RAMPE MODULARI

Per lavorare con autonomia ed efficienza.

Consentono di collegare in parallelo più bombole, o pacchi di bombole, a dispositivi di decompressione posti nelle centrali di distribuzione al fine di aumentare l’autonomia di erogazione della centrale stessa.
- Le nostre rampe sono disponibili da 1, 2 e 3 posti, contengono le valvole di intercettazione in ingresso e una doppia uscita (sia a destra che a sinistra). I corpi delle valvole e i raccordi in ingresso e uscita sono realizzati in ottone
- Le filettature in ingresso sono a norma UNI/ISO e dipendenti dal gas.
- L’identificazione avviene tramite l’indicazione del nome e/o simbolo del gas erogato e del lotto di produzione marcati con laser sulla staffa in acciaio inox.


Per ovviare all’incompatibilità dei gas con alcuni materiali, sono state eliminate tutte le saldobrasature con lega d’argento e i collegamenti sono tutti filettati.
N.B. Per i modelli a 2-3 posti per acetilene, i tubi di collegamento sono previsti in ottone e non in rame.

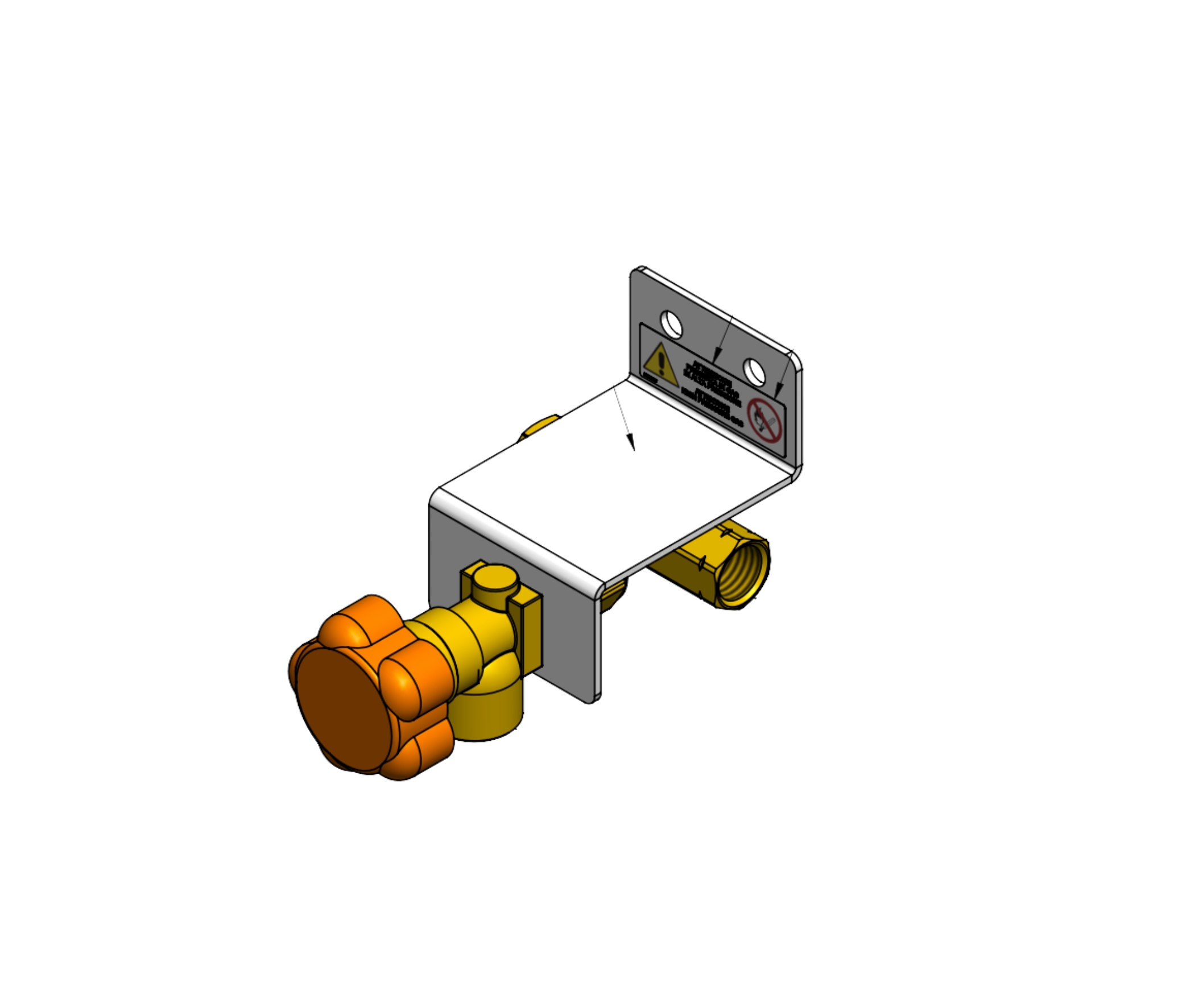

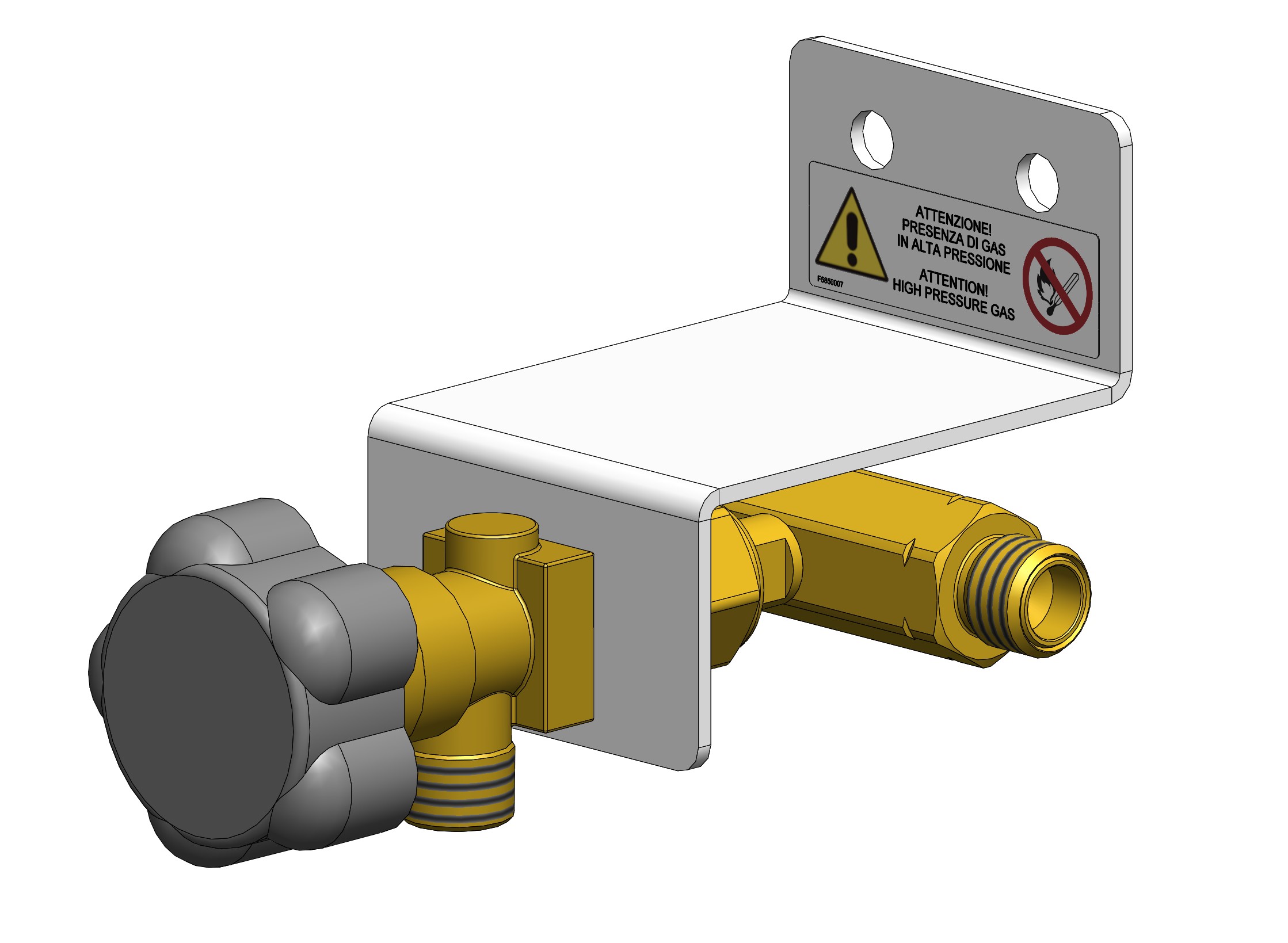

RAMPE A 1 POSTO

CENTRALI DI DISTRIBUZIONE GAS - RAMPE MODULARI - RAMPE A 1 POSTO

Sono l’ideale per fissare a parete in modo stabile un riduttore forte erogazione da collegare poi alla bombola o al pacco bombole tramite flessibile.
Essendo questo riduttore infatti un elemento piuttosto pesante e ingombrante, sarebbe altrimenti complicato doverlo ogni volta fissare e togliere dalla bombola o dal pacco bombole all’esaurimento del gas.
Confronto tra codici, caratteristiche tecniche e documenti disponibili
Codice Immagine Descrizione FINCATURA.p1MaxBar Ingresso Uscita Disponibilità Peso (kg) N° pezzi Schede Prodotto

191810

Richiedi informazioni
RAMPE MODULARI
 Rampa modulare 1 posto O2 e Gas Inerti 300 W21.8X1/14 W21.8X1/14 R 1 1
--

192810

Richiedi informazioni
RAMPE MODULARI
 Rampa modulare 1 posto Acetilene 25 G5/8LH G5/8LH R 1 1
--

193810

Richiedi informazioni
RAMPE MODULARI
 Rampa modulare 1 posto Gas Carburanti* 300 W20X1/14LH W20X1/14LH R 1 1
--

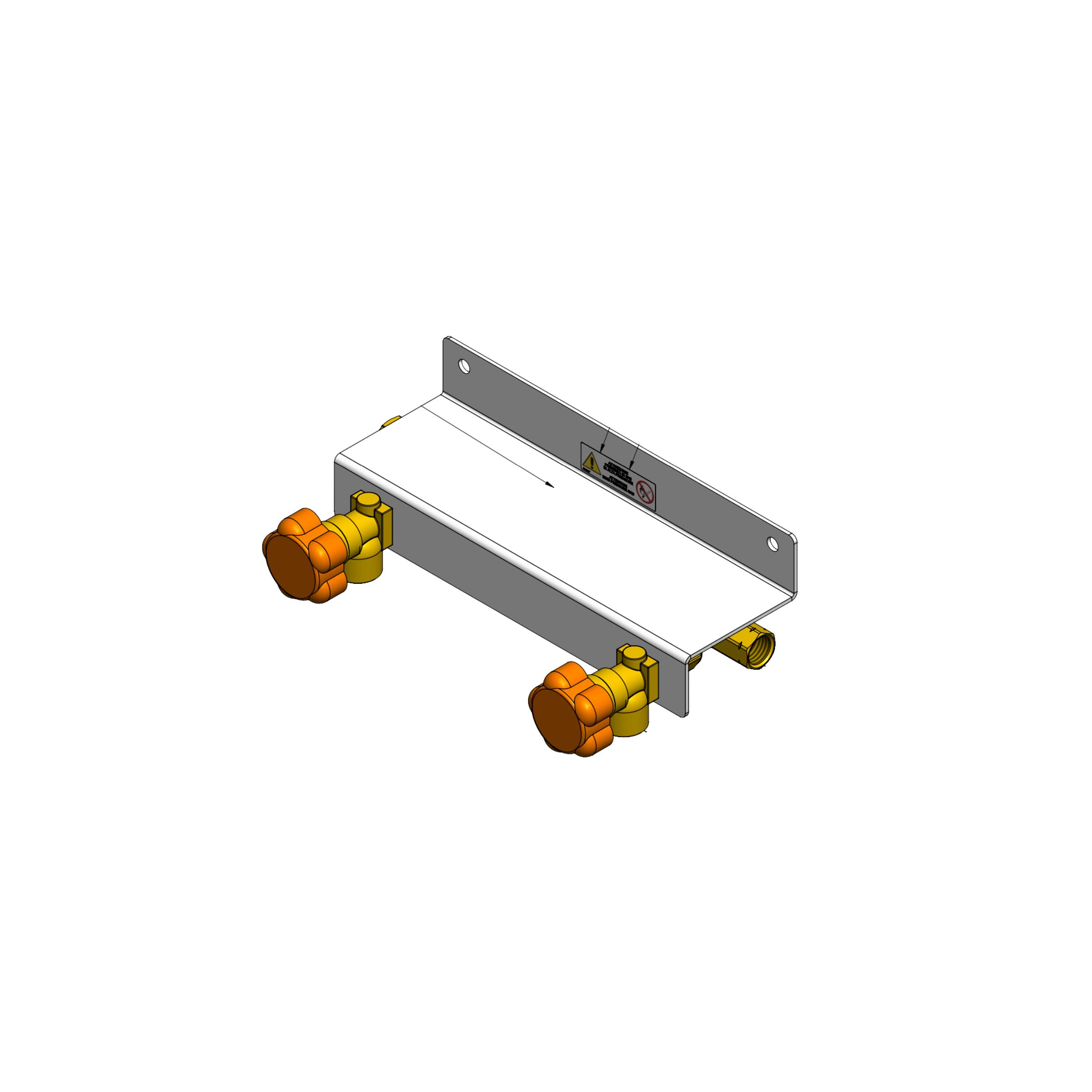

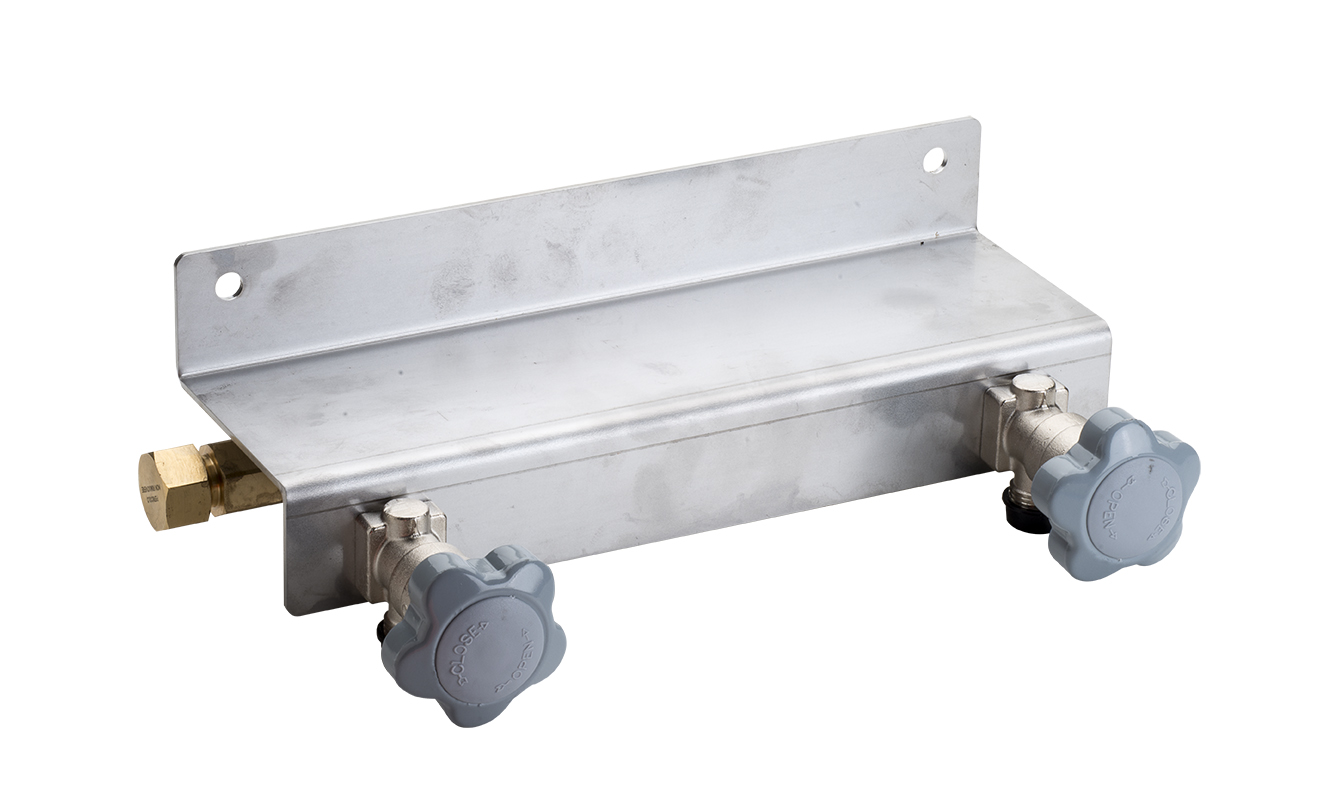

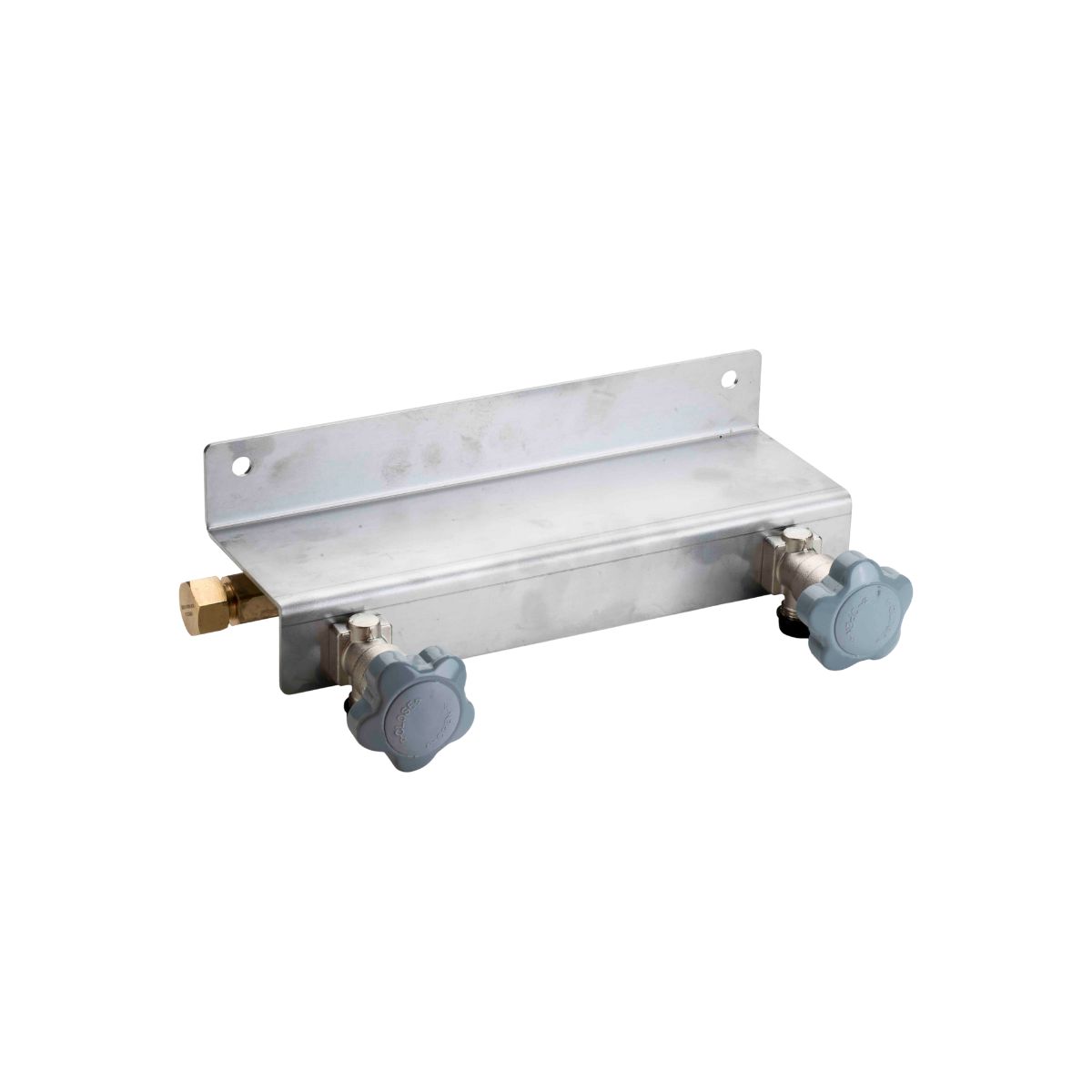

RAMPE A 2 POSTI

CENTRALI DI DISTRIBUZIONE GAS - RAMPE MODULARI - RAMPE A 2 POSTI

Sono l’ideale per fissare a parete in modo stabile un riduttore forte erogazione ed avere due ingressi separati per ottenere un sistema di riserva gas collegando ad esempio un pacco bombole all’ingresso 1 e una bombola all’ingresso 2 da attivare durante il cambio pacco per non avere nessuna interruzione dei processi lavorativi.
È possibile anche collegare la rampa ad un quadro di decompressione tramite una serpentina flessibile.
Confronto tra codici, caratteristiche tecniche e documenti disponibili
Codice Immagine Descrizione FINCATURA.p1MaxBar Ingresso Uscita Disponibilità Peso (kg) N° pezzi Schede Prodotto

191820

Richiedi informazioni
RAMPE MODULARI
 Rampa modulare 2 posti O2 e Gas Inerti 300 W21.8X1/14 W21.8X1/14 R 3 1
--

192820

Richiedi informazioni
RAMPE MODULARI
 Rampa modulare 2 posti Acetilene 25 G5/8LH G5/8LH R 3 1
--

193820

Richiedi informazioni
RAMPE MODULARI
 Rampa modulare 2 posti Gas Carburanti* 300 W20X1/14LH W20X1/14LH R 5 1
--

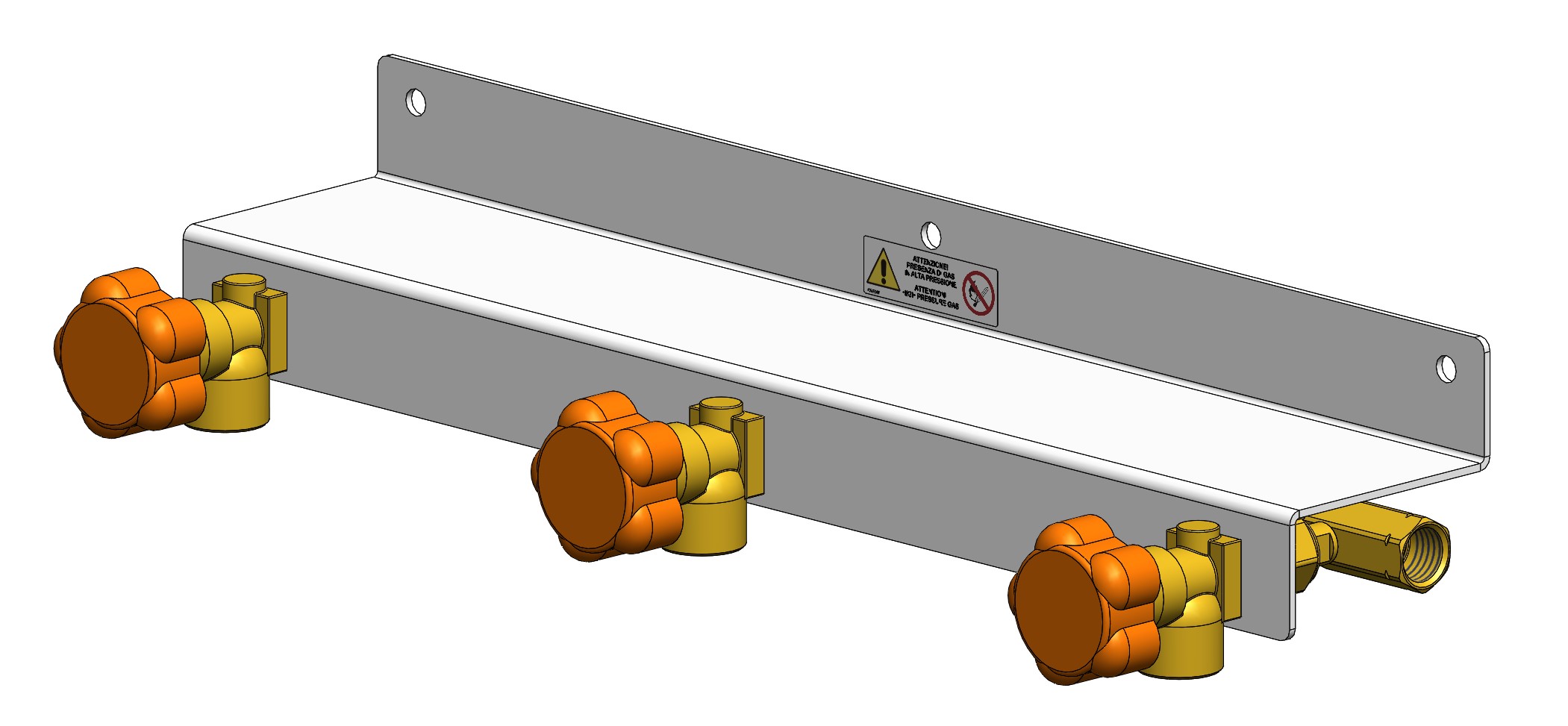

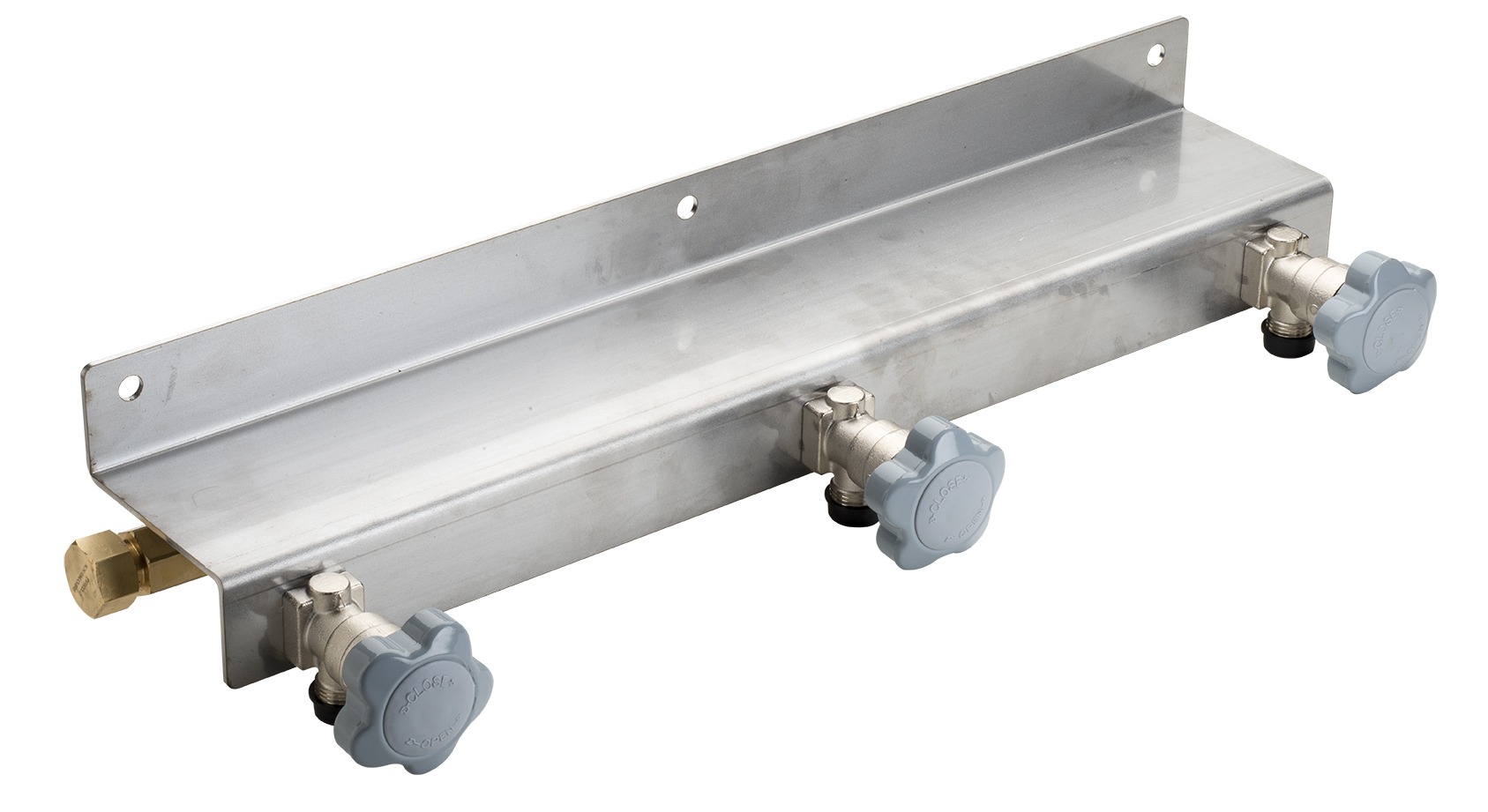

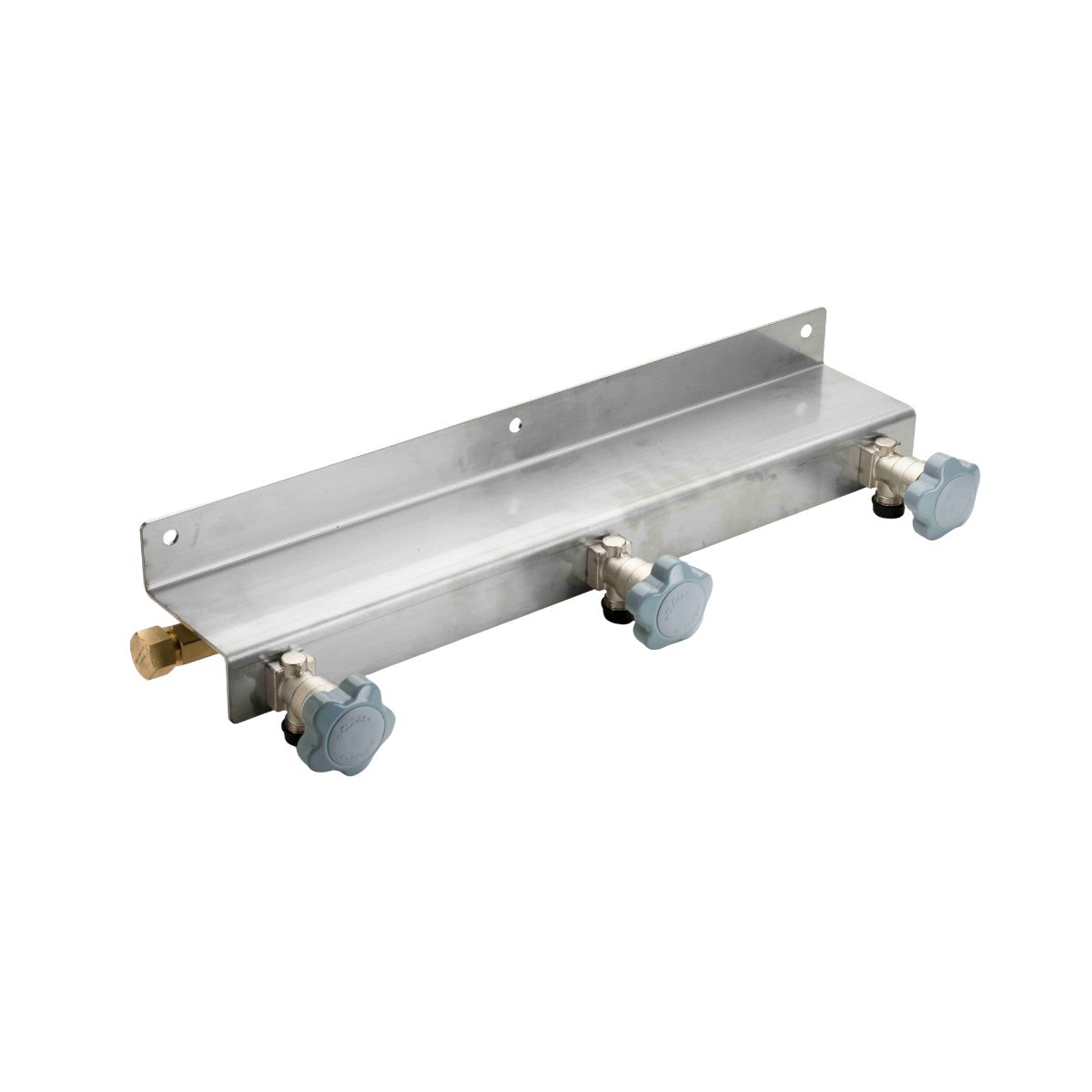

RAMPE A 3 POSTI

CENTRALI DI DISTRIBUZIONE GAS - RAMPE MODULARI - RAMPE A 3 POSTI

Sono l’ideale per avere 3 ingressi separati a cui collegare ad esempio 3 bombole per una buona autonomia di gas.
È possibile collegare le rampe sia ad un quadro di decompressione tramite un tubo flessibile che direttamente ad un riduttore forte erogazione.
Confronto tra codici, caratteristiche tecniche e documenti disponibili
Codice Immagine Descrizione FINCATURA.p1MaxBar Ingresso Uscita Disponibilità Peso (kg) N° pezzi Schede Prodotto

191830

Richiedi informazioni
RAMPE MODULARI
 Rampa modulare 3 posti O2 e Gas Inerti 300 W21.8X1/14 W21.8X1/14 R 5 1
191830_IT.pdf

192830

Richiedi informazioni
RAMPE MODULARI
 Rampa modulare 3 posti Acetilene 25 G5/8LH G5/8LH R 5 1
--

193830

Richiedi informazioni
RAMPE MODULARI
 Rampa modulare 3 posti Gas Carburanti* 300 W20X1/14LH W20X1/14LH R 5 1
--

RACCORDI DI COLLEGAMENTO RAMPE

CENTRALI DI DISTRIBUZIONE GAS - RAMPE MODULARI - RACCORDI DI COLLEGAMENTO RAMPE

Confronto tra codici, caratteristiche tecniche e documenti disponibili
Codice Immagine Descrizione Disponibilità Peso (kg) N° pezzi Schede Prodotto

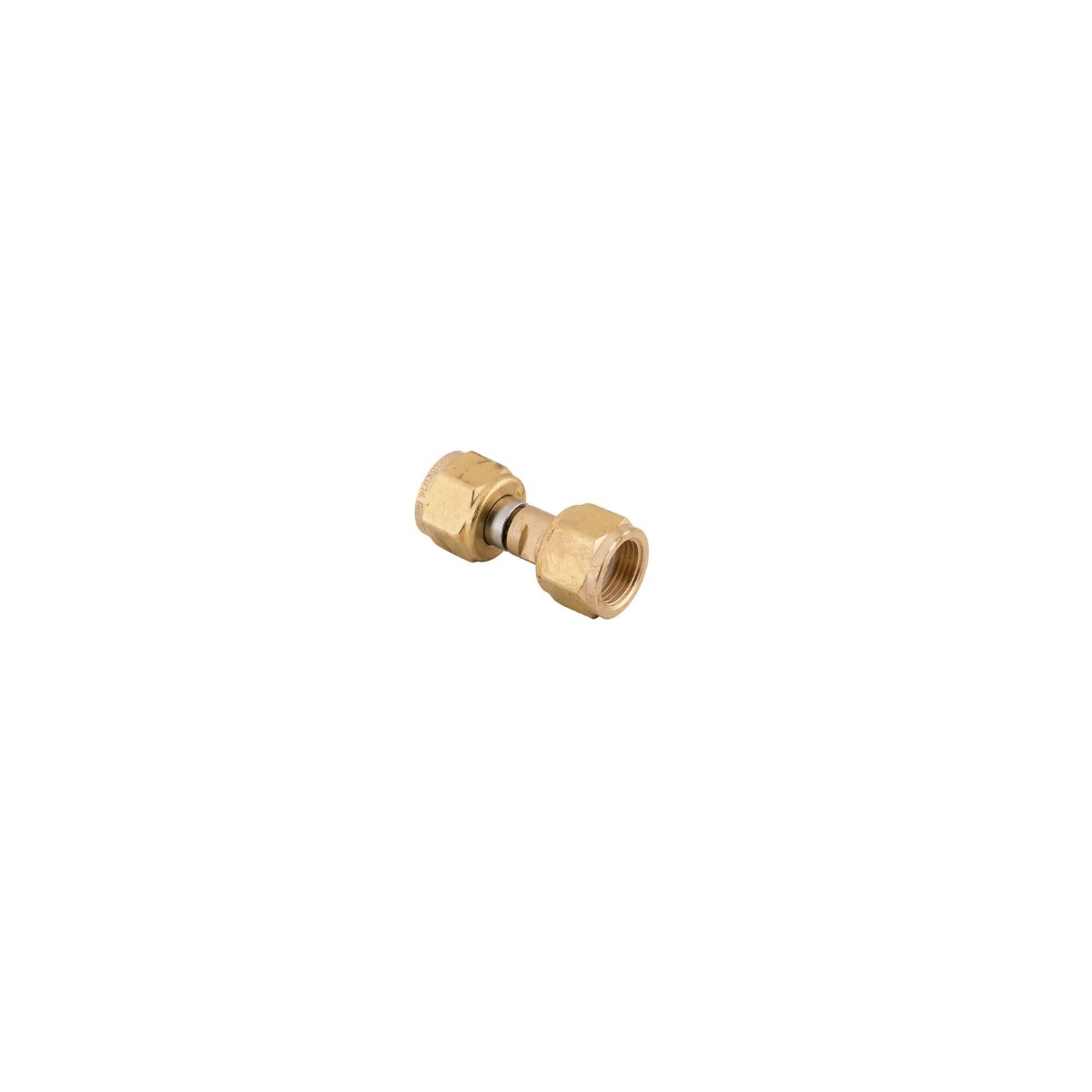

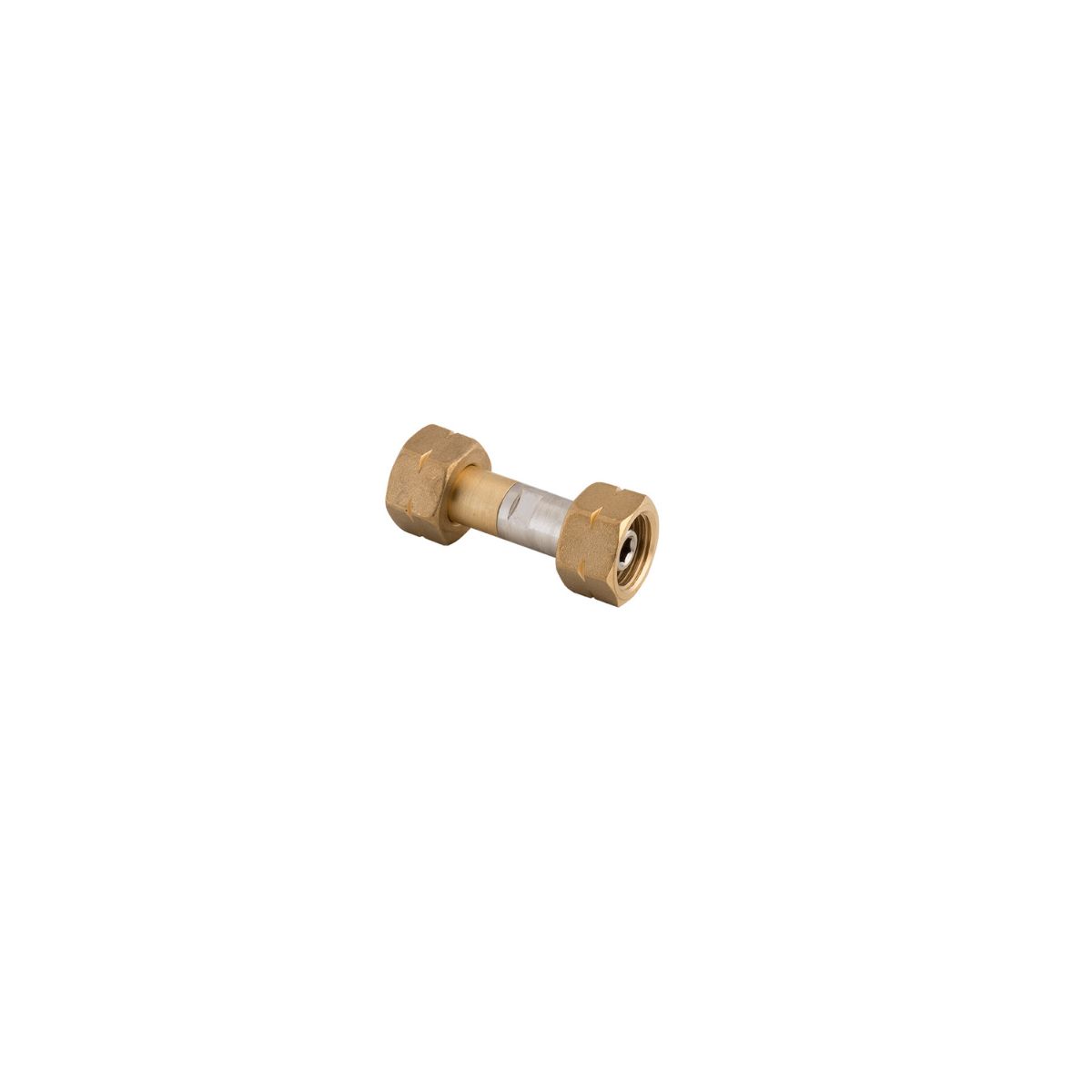

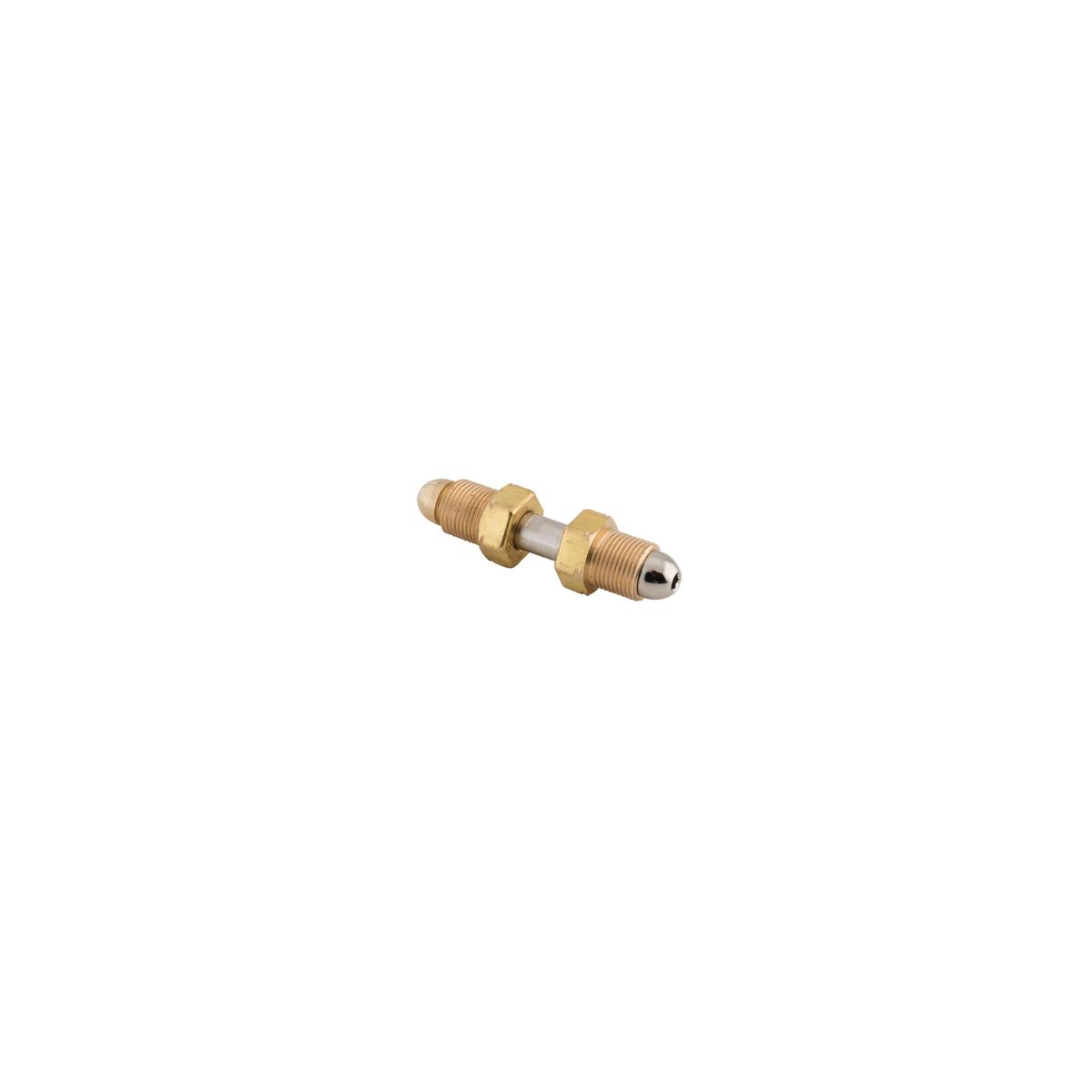

C5419050

Richiedi informazioni
RAMPE MODULARI
 Raccordo di collegamento rampe modulari O2 e Gas Inerti R 0 1
C5419050_IT.pdf

C5419051

Richiedi informazioni
RAMPE MODULARI
 Raccordo di collegamento rampe modulari Acetilene R 0 1
--

C5419052

Richiedi informazioni
RAMPE MODULARI
 Raccordo di collegamento rampe modulari Gas Carburanti R 0 1
--

C4048000.01

Richiedi informazioni
RAMPE MODULARI

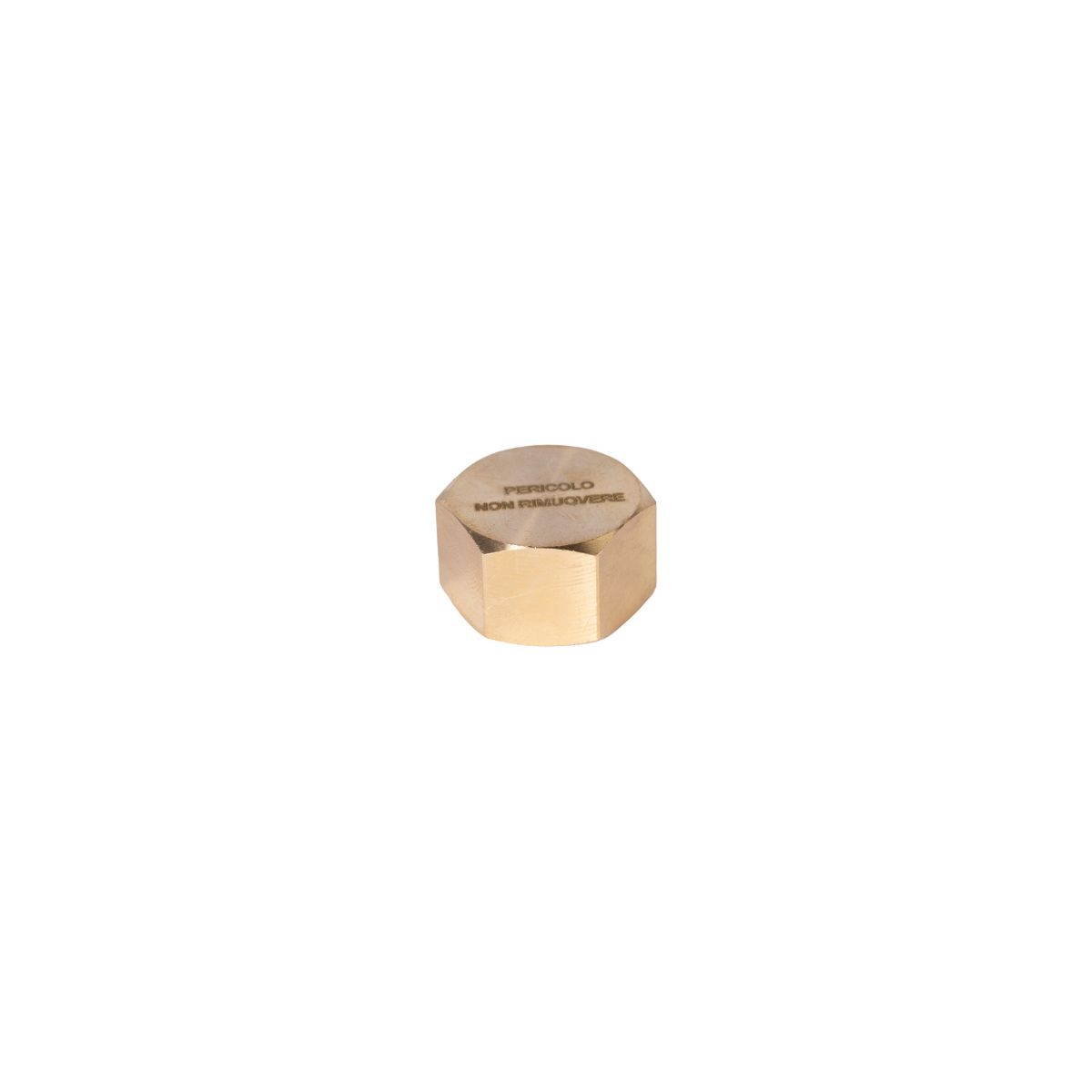

 Tappo bombola W21,7x1/14”Dxi CH28 D 0 1
--

Domande tecniche ed evidence

Come posso confrontare le varianti disponibili?

Usa la tabella comparativa qui sopra: codici e proprietà tecniche provengono direttamente dalla banca dati prodotti Oxyturbo.

Quali documenti di supporto sono disponibili?

Schede tecniche, manuali e certificati mostrati in questa pagina sono i documenti attualmente associati alla famiglia prodotto.

Come verifico la compatibilità con la mia applicazione?

Verifica gas, pressione, connessioni e portata del codice esatto, quindi invia il codice e i requisiti applicativi a Oxyturbo per la conferma.
