CENTRALI DI DISTRIBUZIONE GAS
GAS POINT

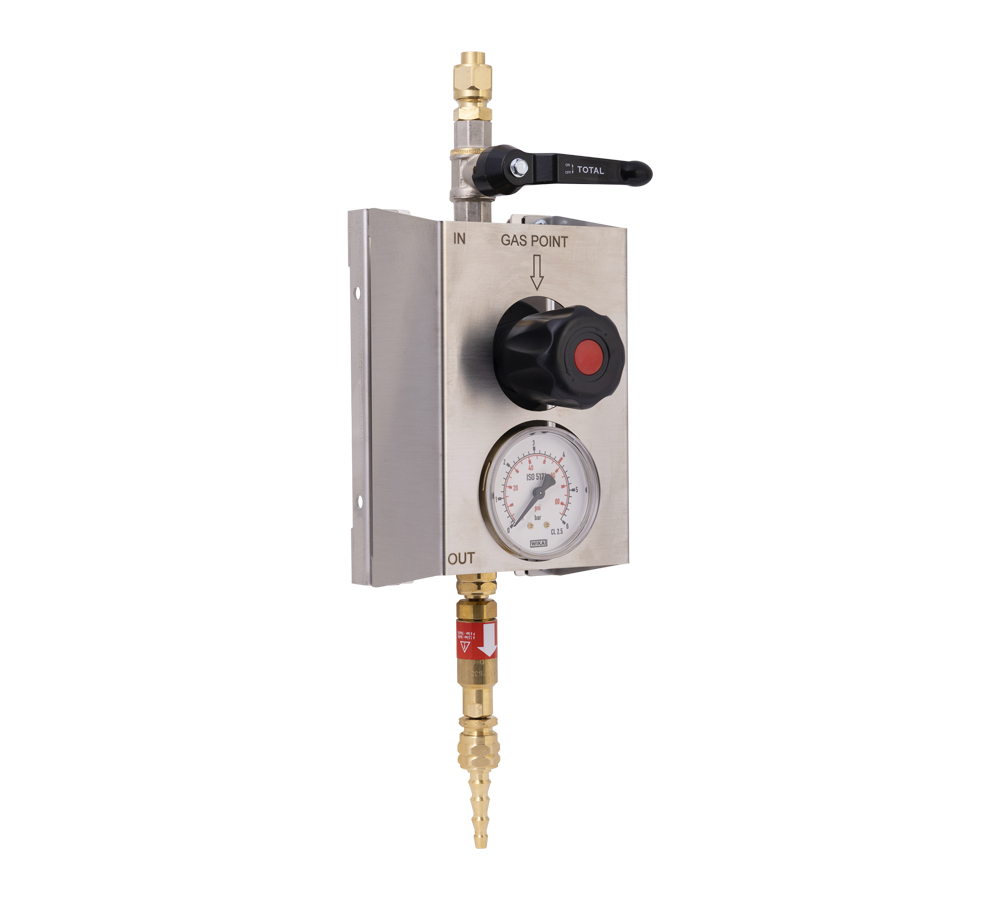

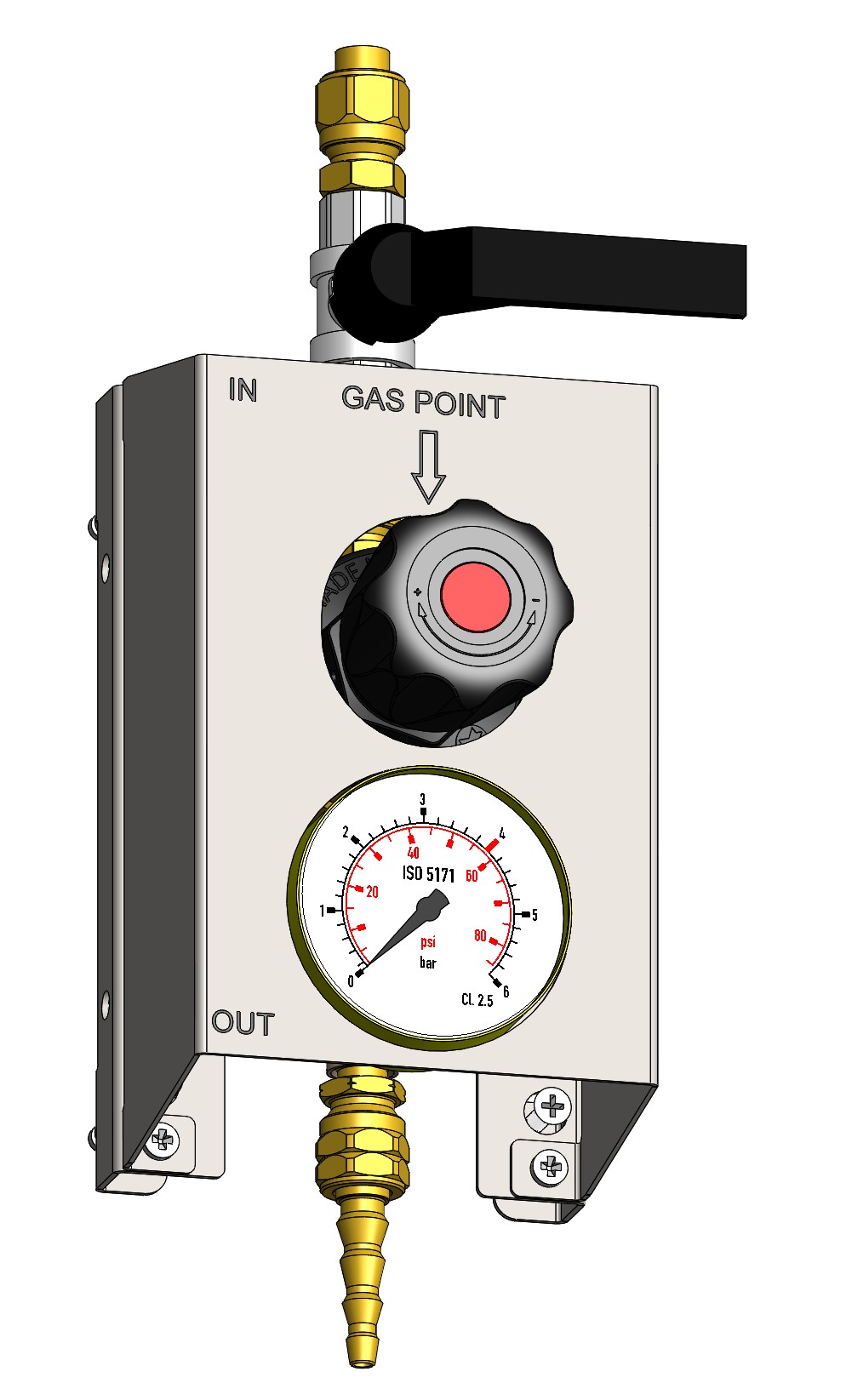

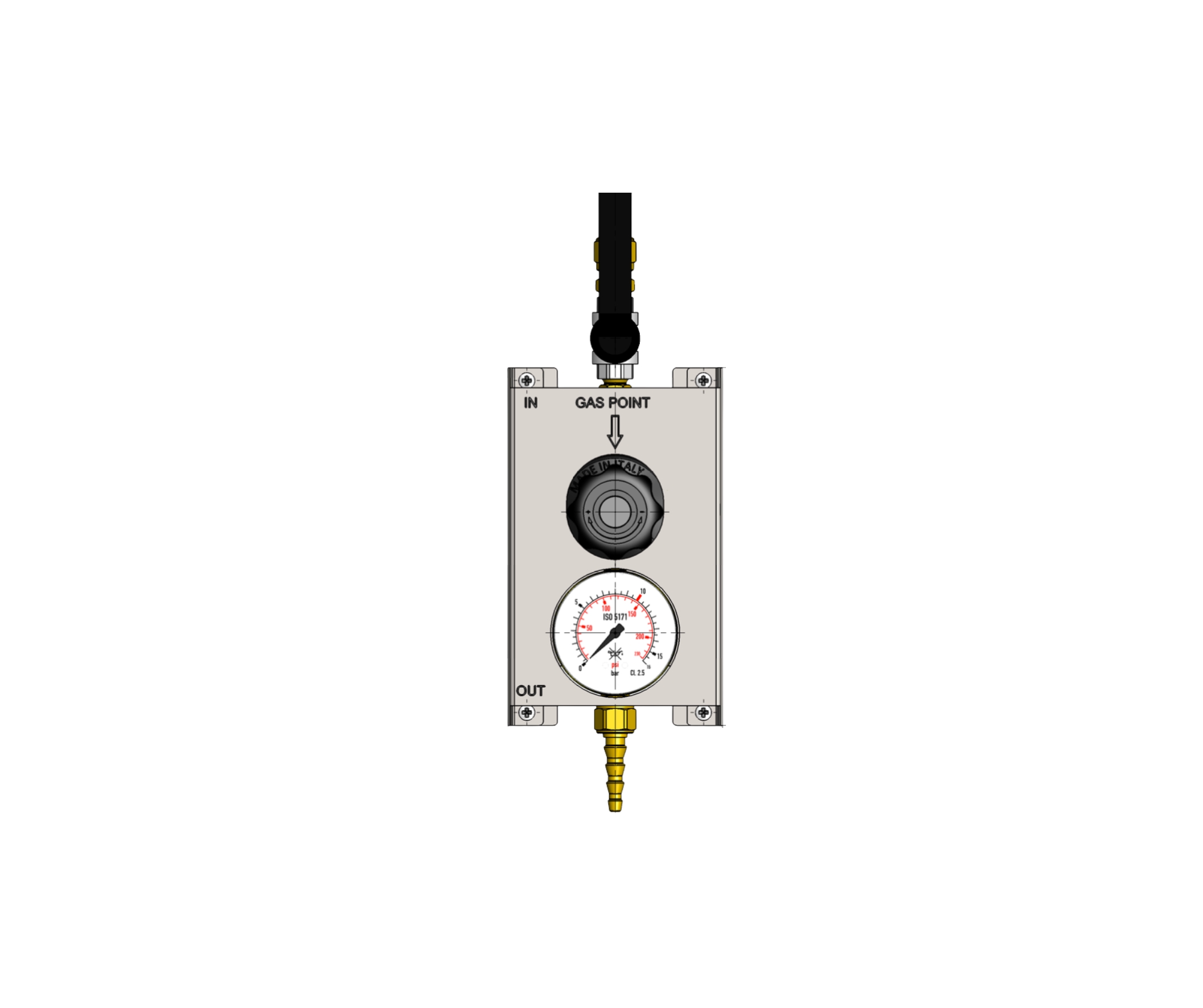

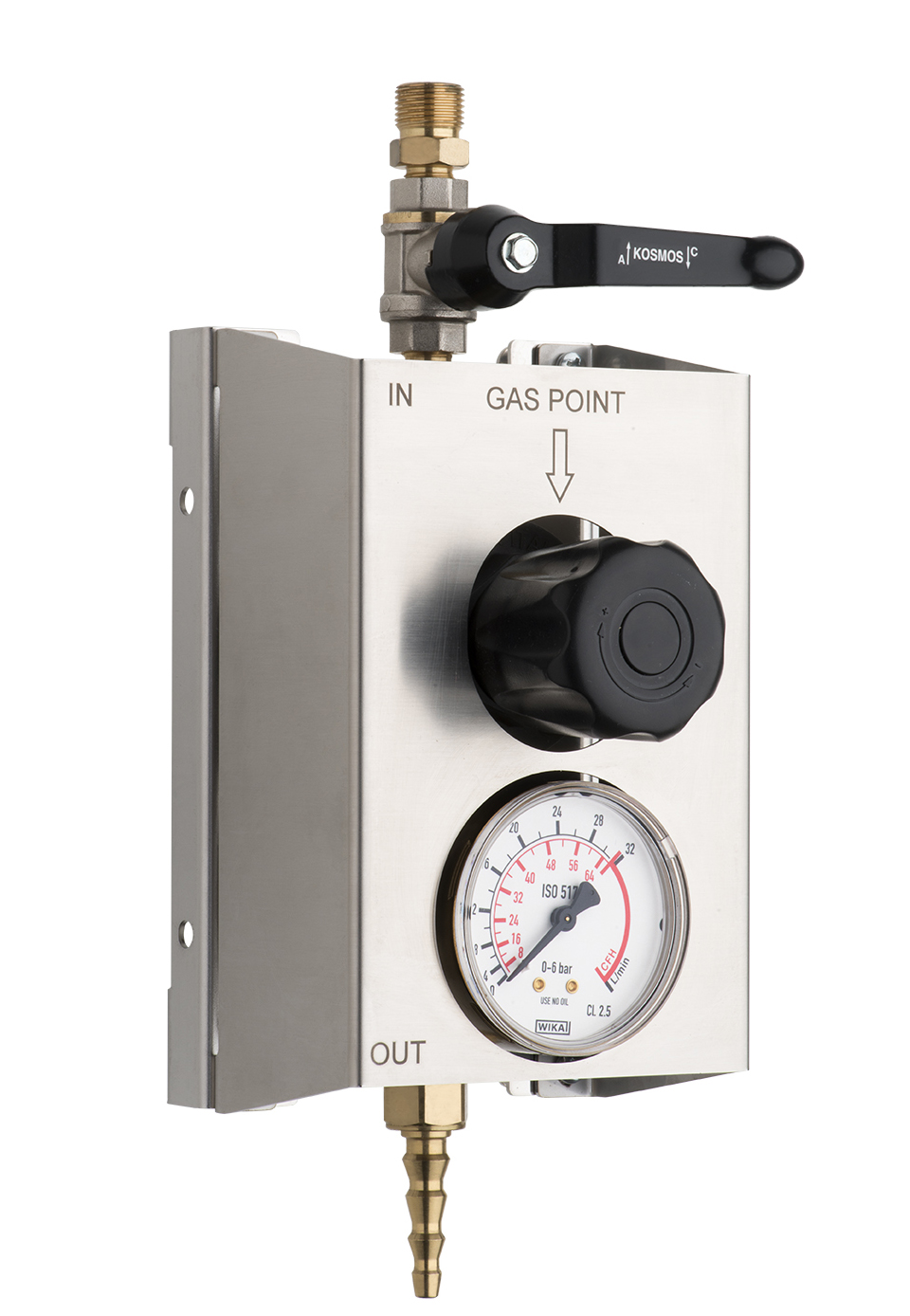

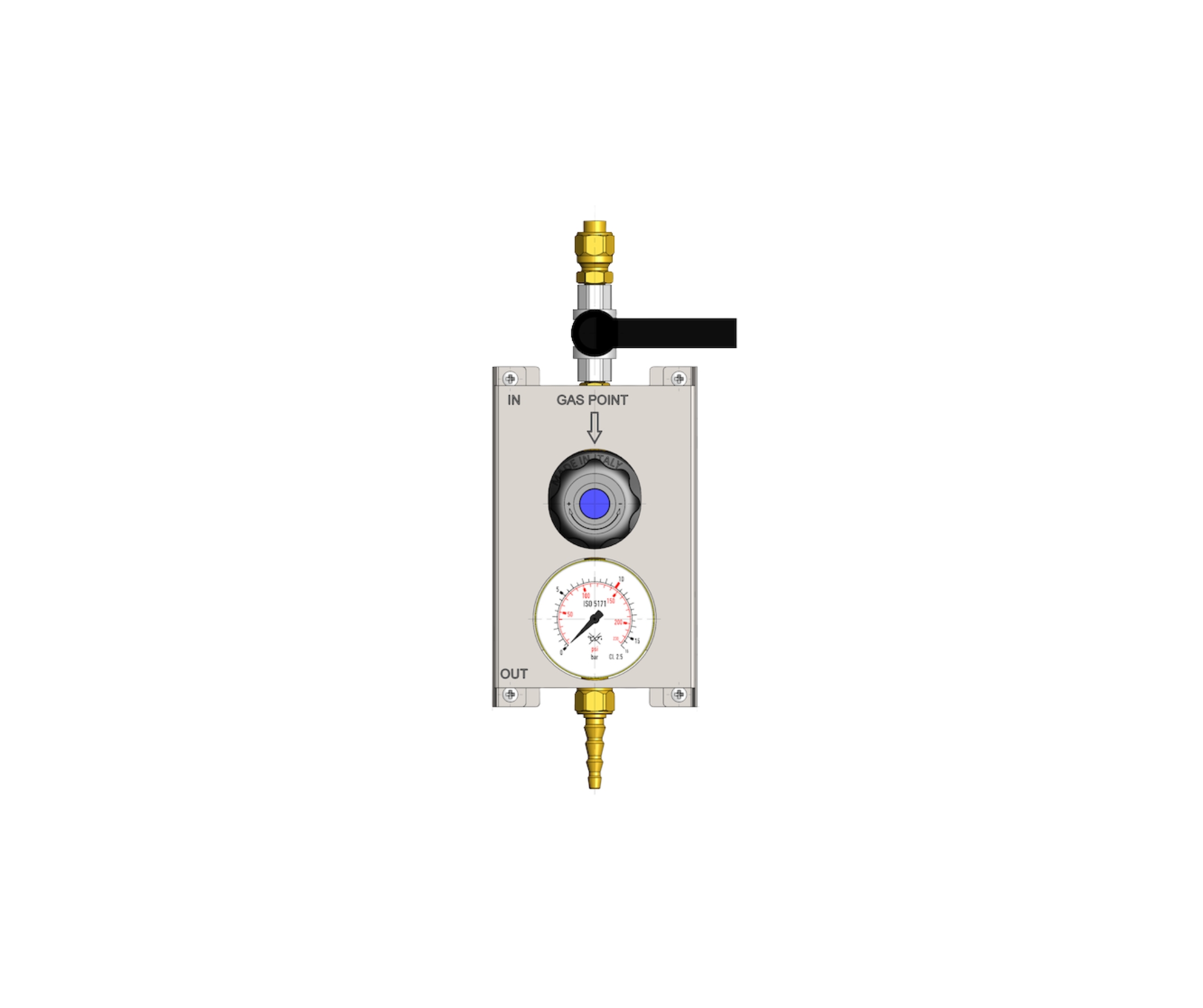

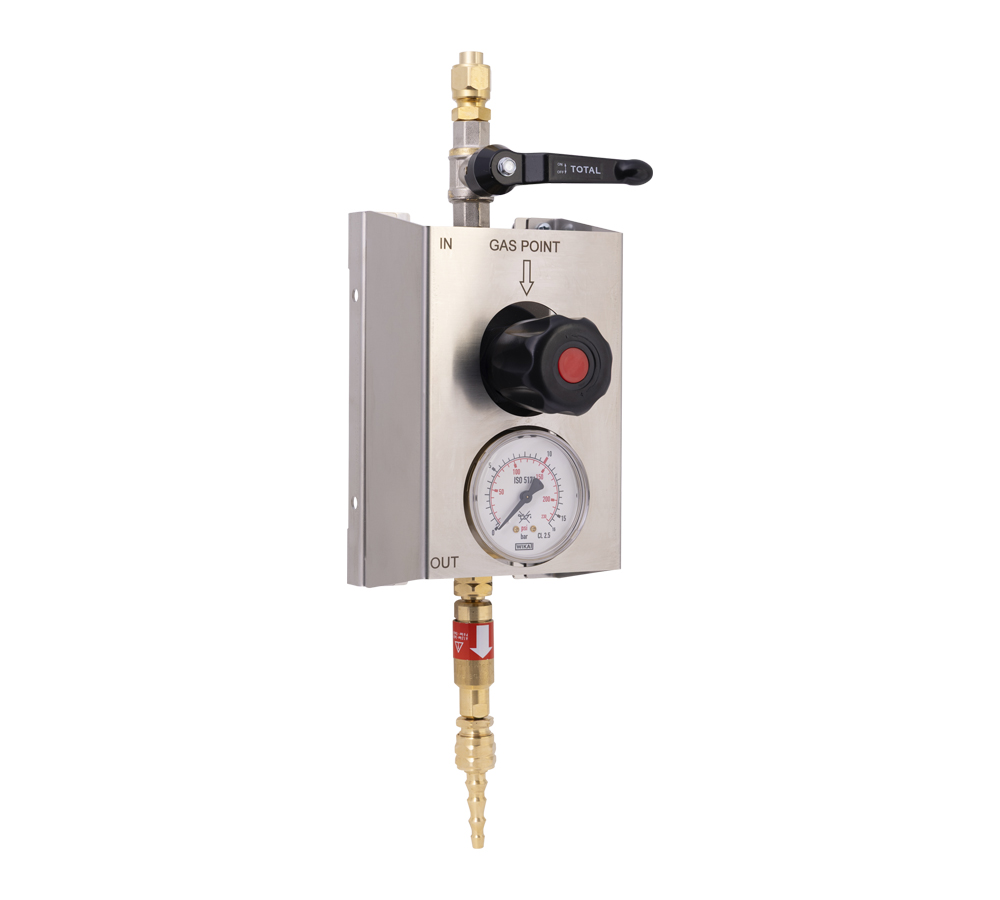

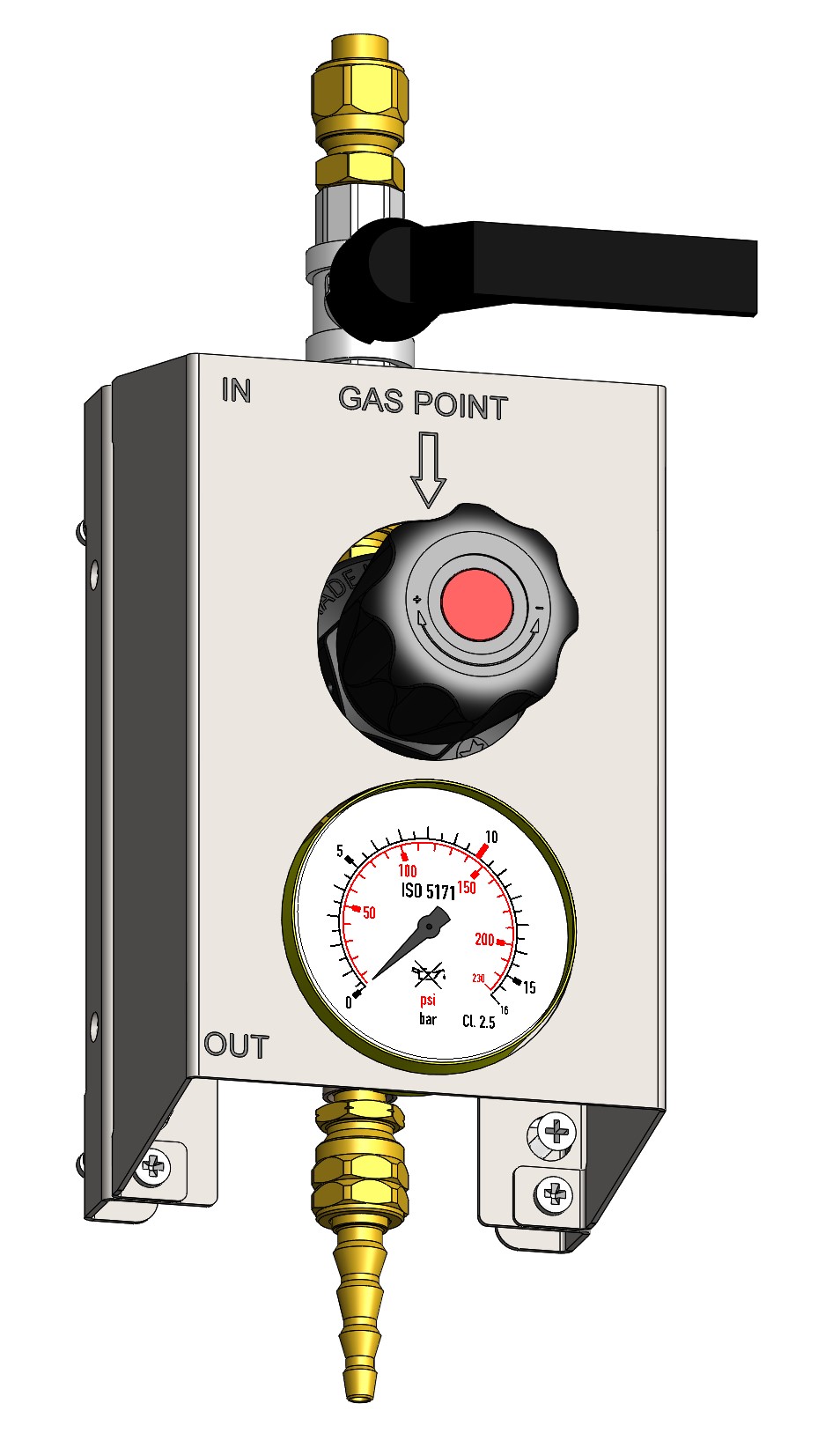

GAS POINT
Il necessario completamento nella distribuzione centralizzata dei gas, sono compatti e facili da installare.
Caratteristiche
I posti presa GAS POINT sono dotati di una cassetta esterna di protezione in acciaio inox di facile montaggio che avvolge i componenti garantendone la massima protezione.
La marcatura sulla cassetta è integrata nella stessa senza l’applicazione di etichette che potrebbero nel tempo staccarsi. Sono concepiti per renderne il montaggio a muro estremamente rapido e agevole.
I modelli per ossigeno, acetilene, propano e idrogeno/metano sono muniti di valvola di sicurezza a doppia protezione contro i ritorni di fiamma e di gas.
L’attacco in ingresso è G3/8 maschio ed è dotato di una valvola a sfera d’intercettazione G1/4 con filtro ispezionabile. In uscita l’attacco è G3/8 con portagomma.
I manometri di controllo della pressione sono ø 63 mm e permettono una facile lettura della scala interna.
Utilizzo
- Automotive
- Metallurgico
- Produzione o utilizzo di metallo, plastica, vetro e carta
- Impacchettamento
- Settore chimico e petrolchimico
- Metallurgico
- Produzione o utilizzo di metallo, plastica, vetro e carta
- Impacchettamento
- Settore chimico e petrolchimico
Settori prodotto
GAS POINT - GAS POINT
GAS POINT CON FLUSSOMETRI - GAS POINT
VALVOLA A SFERA RACCORDATA - GAS POINT
GAS POINT LASER 2° STADIO - GAS POINT
GAS POINT
CENTRALI DI DISTRIBUZIONE GAS - GAS POINT - GAS POINT
| Codice | Immagine | Descrizione | Uscita | P1 (bar) | P2 (bar) | Q1 (m³/h) | Disponibilità | Peso (kg) | N° pezzi | Schede Prodotto |
|---|---|---|---|---|---|---|---|---|---|---|
190800 Richiedi informazioni | | GAS POINT O2 +VNR | G3/8 | 30 | 10 | 30 | D | 1 | 1 | |
190800.SV Richiedi informazioni |  | GAS POINT O2 SENZA VNR | G3/8 | 30 | 10 | 30 | R | 1 | 1 | -- |

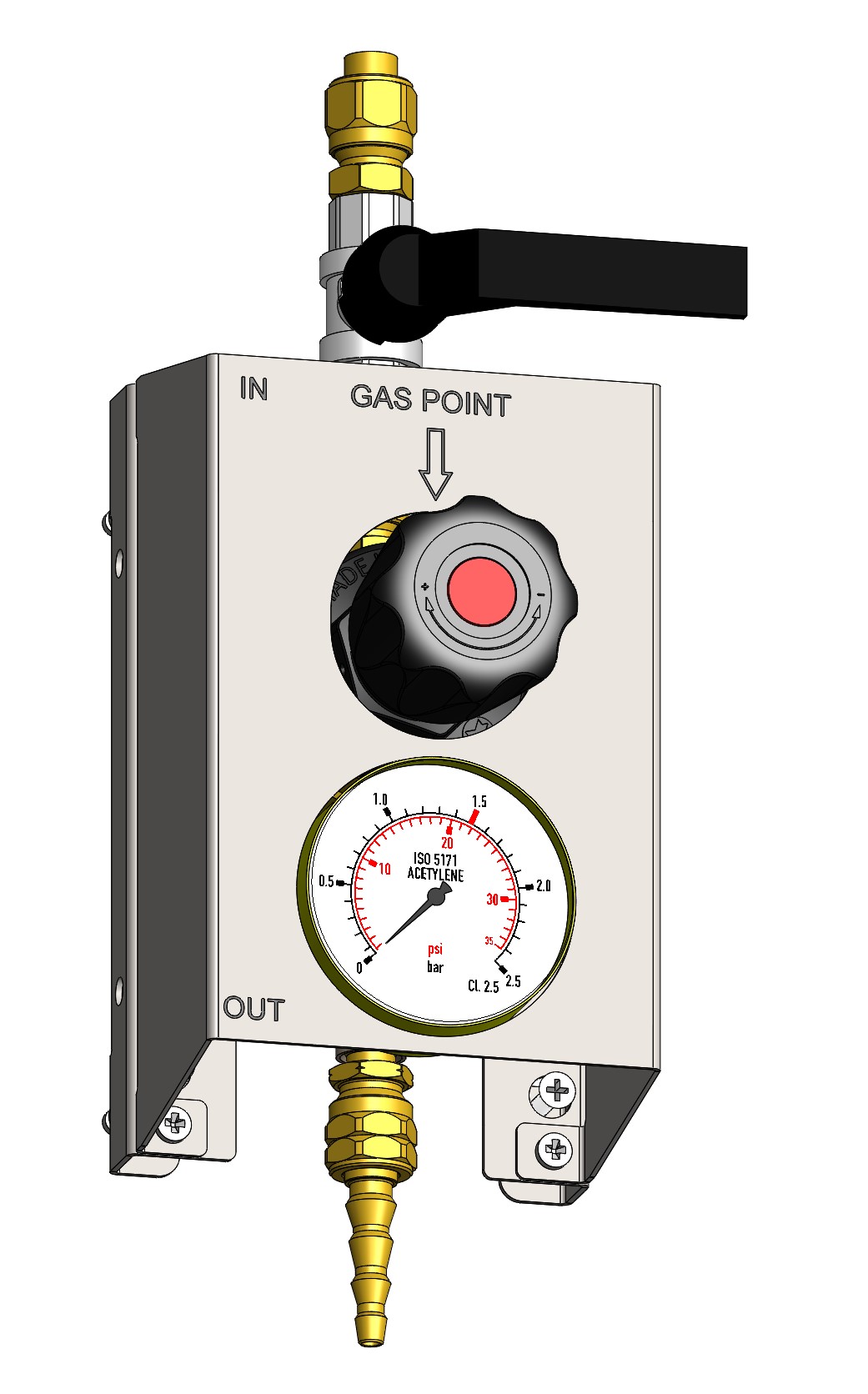

190820 Richiedi informazioni |  | GAS POINT C2H2 + VNR | G3/8 | 1,5 | 1,5 | 5 | D | 1 | 1 | |
190820.SV Richiedi informazioni |  | GAS POINT C2H2 SENZA VNR | G3/8 | 1,5 | 1,5 | 5 | R | 1 | 1 | -- |
190830 Richiedi informazioni |  | GAS POINT C3H8 + VNR | G3/8 | 6 | 4 | 10 | D | 1 | 1 | |
190830.SV Richiedi informazioni |  | GAS POINT C3H8 SENZA VNR | G3/8 | 6 | 4 | 10 | D | 1 | 1 | -- |
190840 Richiedi informazioni |  | GAS POINT H2 CH 4 + VNR | G3/8 | 30 | 10 | 30 | D | 1 | 1 | |
190840.SV Richiedi informazioni |  | GAS POINT H2CH4 SENZA VNR | G3/8 | 30 | 4 | 30 | R | 1 | 1 | -- |
190860 Richiedi informazioni |  | GAS POINT ARGON/CO2 SENZA VNR | G3/8 | 30 | 4 | 32L/min | D | 1 | 1 | |
190870 Richiedi informazioni |  | GAS POINT GAS INERTI SENZA VNR | G3/8 | 30 | 10 | 30 | D | 1 | 1 |

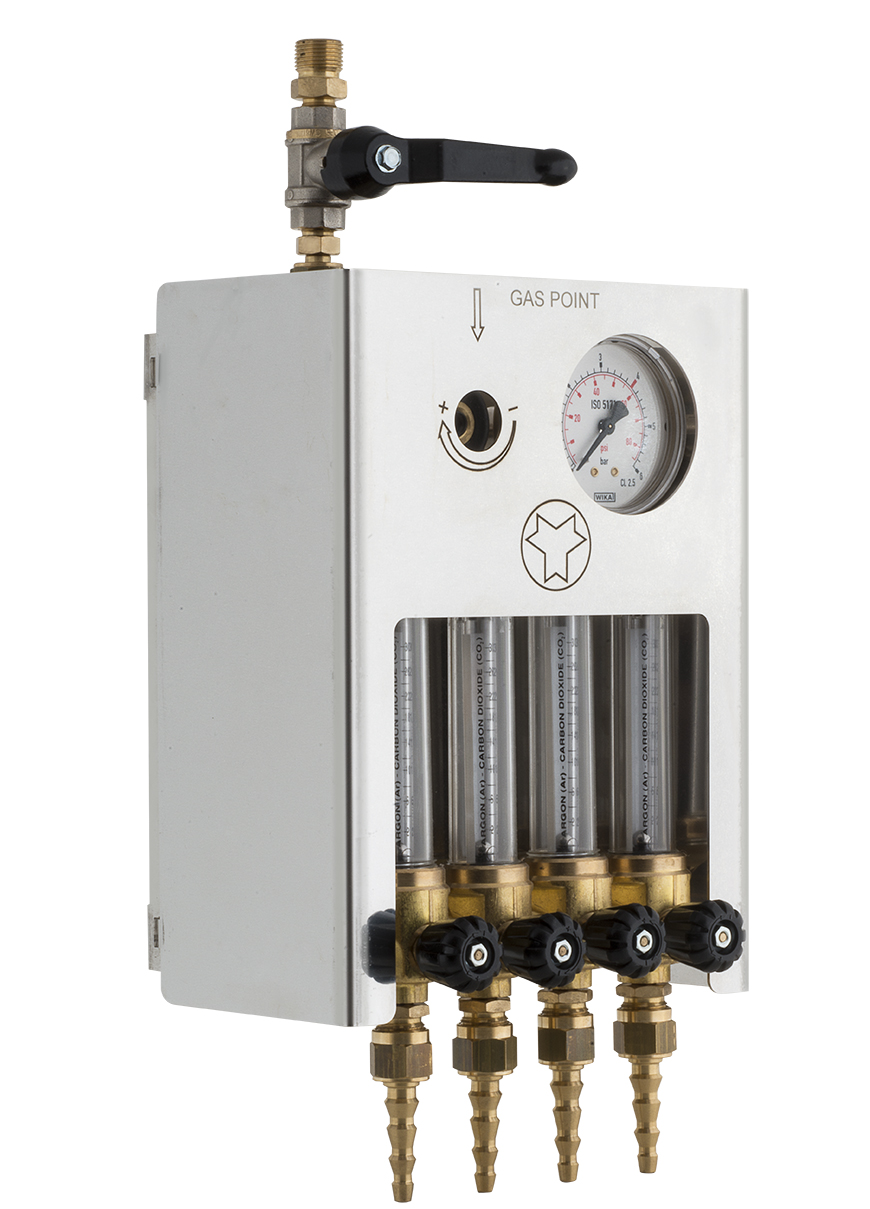

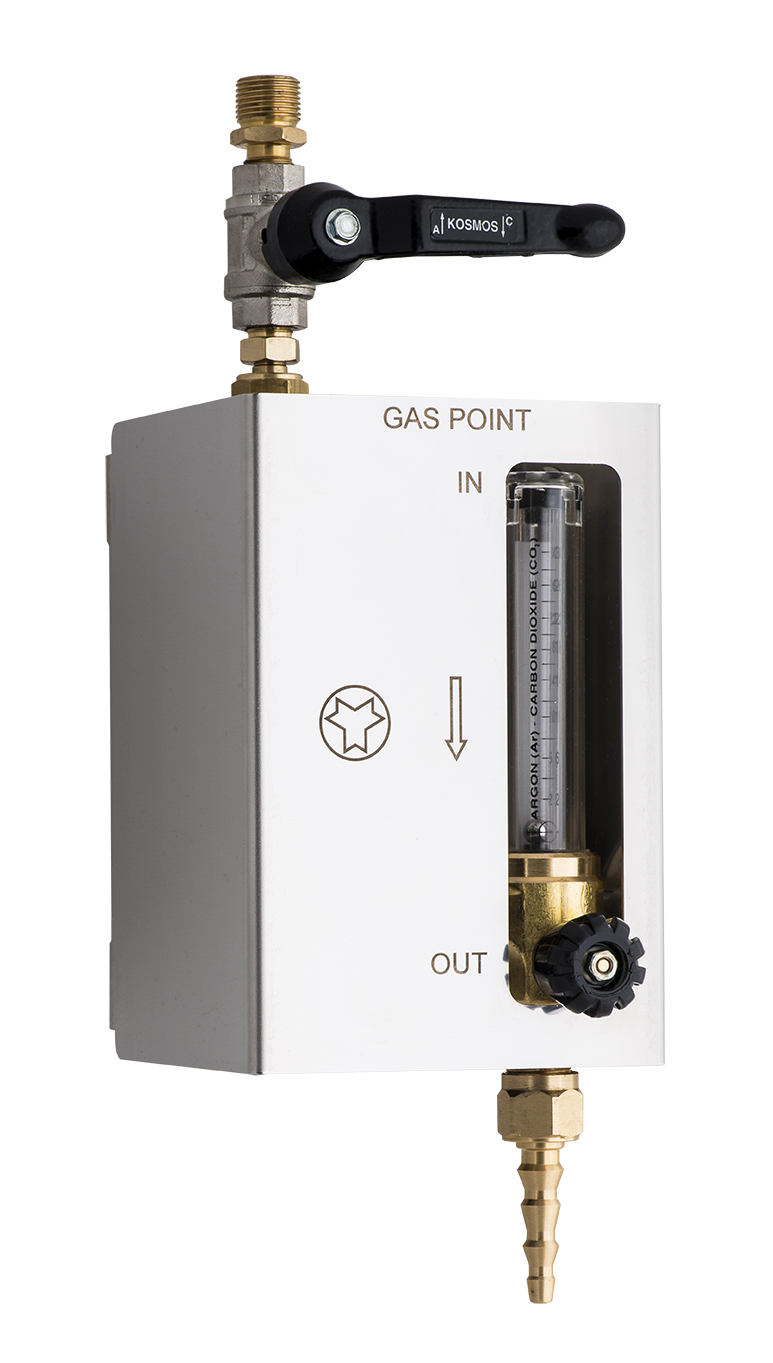

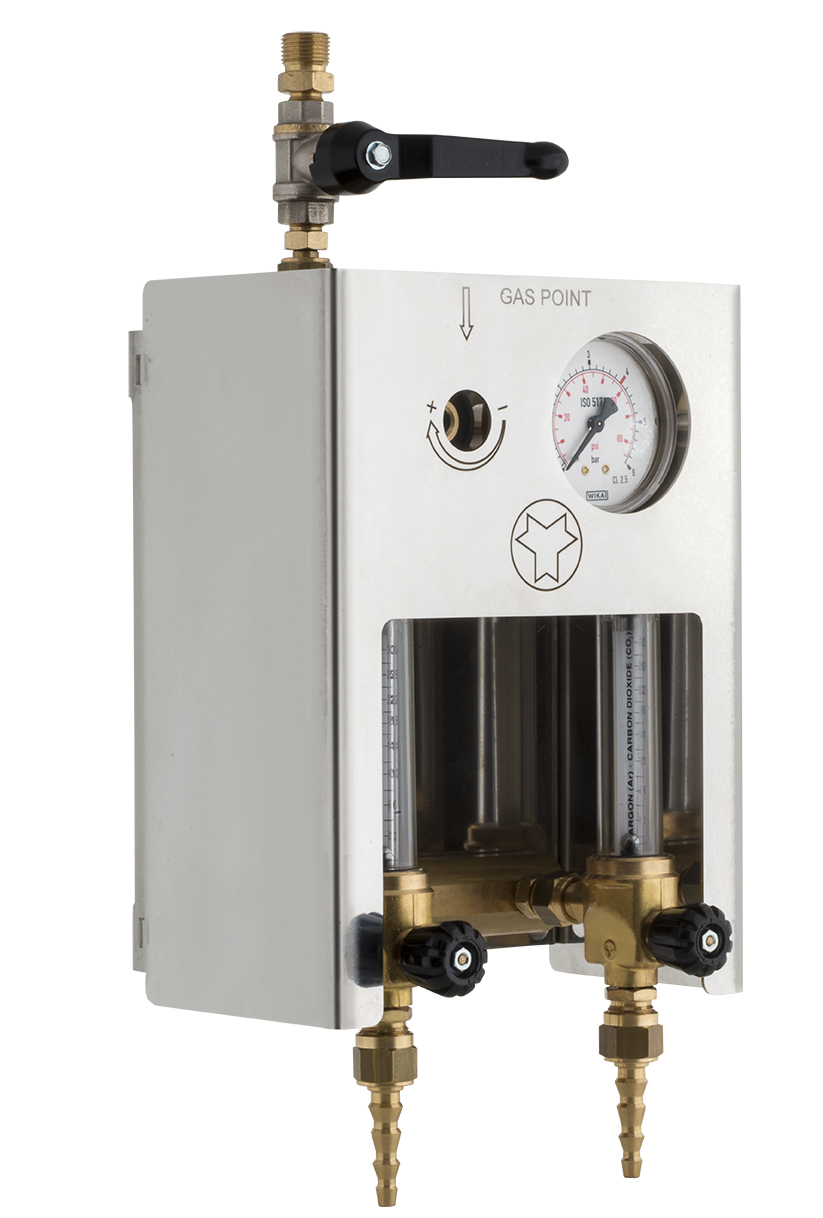

GAS POINT CON FLUSSOMETRI
CENTRALI DI DISTRIBUZIONE GAS - GAS POINT - GAS POINT CON FLUSSOMETRI
Le misurazioni della portata sono essenziali per il controllo dei processi. Dove è utile o necessario ottenere una portata ad un valore specifico, il migliore strumento da utilizzare è il flussometro, che ne permette anche una lettura immediata.
I nostri Gas Point sono disponibili nella versione con 1 fino a 4 flussometri per un loro possibile utilizzo con una o più utenze. Il design compatto ed elegante li rende i preferiti per l’impiego nei laboratori, ma sono ideali per qualsiasi applicazione industriale.
| Codice | Immagine | Descrizione | Uscita | P1 (bar) | P2 (bar) | Q1 (L/min) | Disponibilità | Peso (kg) | N° pezzi | Schede Prodotto |
|---|---|---|---|---|---|---|---|---|---|---|
190861 Richiedi informazioni |  | GAS POINT AR/CO2 + 1 FLUX | G3/8 | 30 | 3,5 | 30 | D | 2 | 1 | |
190864 Richiedi informazioni |  | GAS POINT AR/CO2 + 2 FLUX | G3/8 | 30 | 3,5 | 30 | R | 3 | 1 | |
190863 Richiedi informazioni |  | GAS POINT AR/CO2 + 3 FLUX | G3/8 | 30 | 3,5 | 30 | R | 4 | 1 | |
190862 Richiedi informazioni |  | GAS POINT AR/CO2 + 4 FLUX | G3/8 | 30 | 3,5 | 30 | R | 4 | 1 |
VALVOLA A SFERA RACCORDATA
CENTRALI DI DISTRIBUZIONE GAS - GAS POINT - VALVOLA A SFERA RACCORDATA
Valvole a sfera zincate fornite di manetta per una facile apertura/chiusura del gas. Permettono il collegamento del Gas Point e del Gas Point con flussometri al circuito di distribuzione del gas.
| Codice | Immagine | Descrizione | Uscita | Disponibilità | Peso (kg) | N° pezzi | Schede Prodotto |
|---|---|---|---|---|---|---|---|
C1999005 Richiedi informazioni |  | Valvola a sfera senza gomito | G1/4 F-G/38 M | D | 0 | 1 | -- |

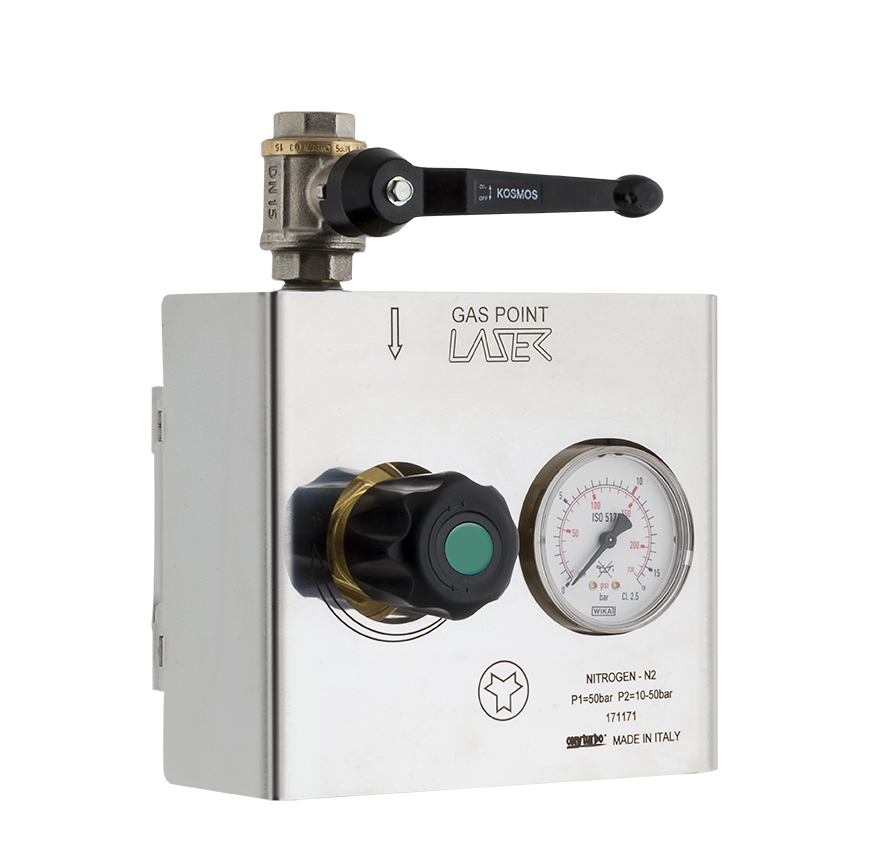

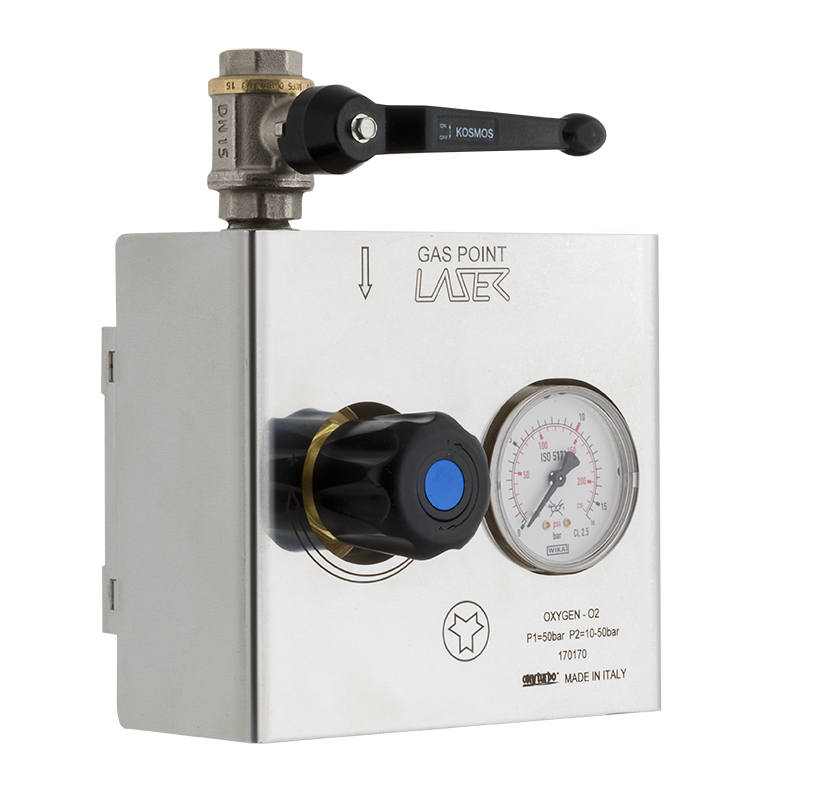

GAS POINT LASER 2° STADIO
CENTRALI DI DISTRIBUZIONE GAS - GAS POINT - GAS POINT LASER 2° STADIO
Ideali per impianti centralizzati e di taglio laser, si tratta di posti presa di grande portata e forte erogazione. Idonei per temperature di esercizio da -20°C a +60°C.
Realizzati con:
- Riduttore a pistone della serie Mega HP con membrana completamente in ottone.
- Manometro di bassa pressione ø 63 a norma ISO 5171, omologato per i sistemi di saldatura.
- Valvola a sfera di intercettazione G1/2 F.
- Filtro in ingresso ispezionabile in AISI 316L tra rubinetto e raccordo in ingresso G1/2 M.
- Raccordo di uscita G1/2 M.
- Supporto a muro con cassetta in acciaio inox.
La linea va necessariamente alimentata con un quadro di decompressione e con un riduttore alte portate NO MEGA HP. Per garantire la portata necessaria è consigliato alimentarli con almeno 40 bar di pressione (max 50 bar).
Garantiscono prestazioni per applicazioni in cui sono richieste alte portate.
Disponibili per l’uso con ossigeno e con azoto.
| Codice | Immagine | Descrizione | Uscita | P1 (bar) | P2 (bar) | Q1 (m³/h) | Disponibilità | Peso (kg) | N° pezzi | Schede Prodotto |
|---|---|---|---|---|---|---|---|---|---|---|
190880 Richiedi informazioni |  | GAS POINT Taglio Laser O2 2° Stadio | G1/2M | 50 | 50 | 250 | R | 3 | 1 | |
190881 Richiedi informazioni |  | GAS POINT Taglio Laser Gas Inerti 2° Stadio | G1/2M | 50 | 50 | 250 | R | 3 | 1 |
Domande tecniche ed evidence
Come posso confrontare le varianti disponibili?
Usa la tabella comparativa qui sopra: codici e proprietà tecniche provengono direttamente dalla banca dati prodotti Oxyturbo.
Quali documenti di supporto sono disponibili?
Schede tecniche, manuali e certificati mostrati in questa pagina sono i documenti attualmente associati alla famiglia prodotto.
Come verifico la compatibilità con la mia applicazione?
Verifica gas, pressione, connessioni e portata del codice esatto, quindi invia il codice e i requisiti applicativi a Oxyturbo per la conferma.
