MACRO

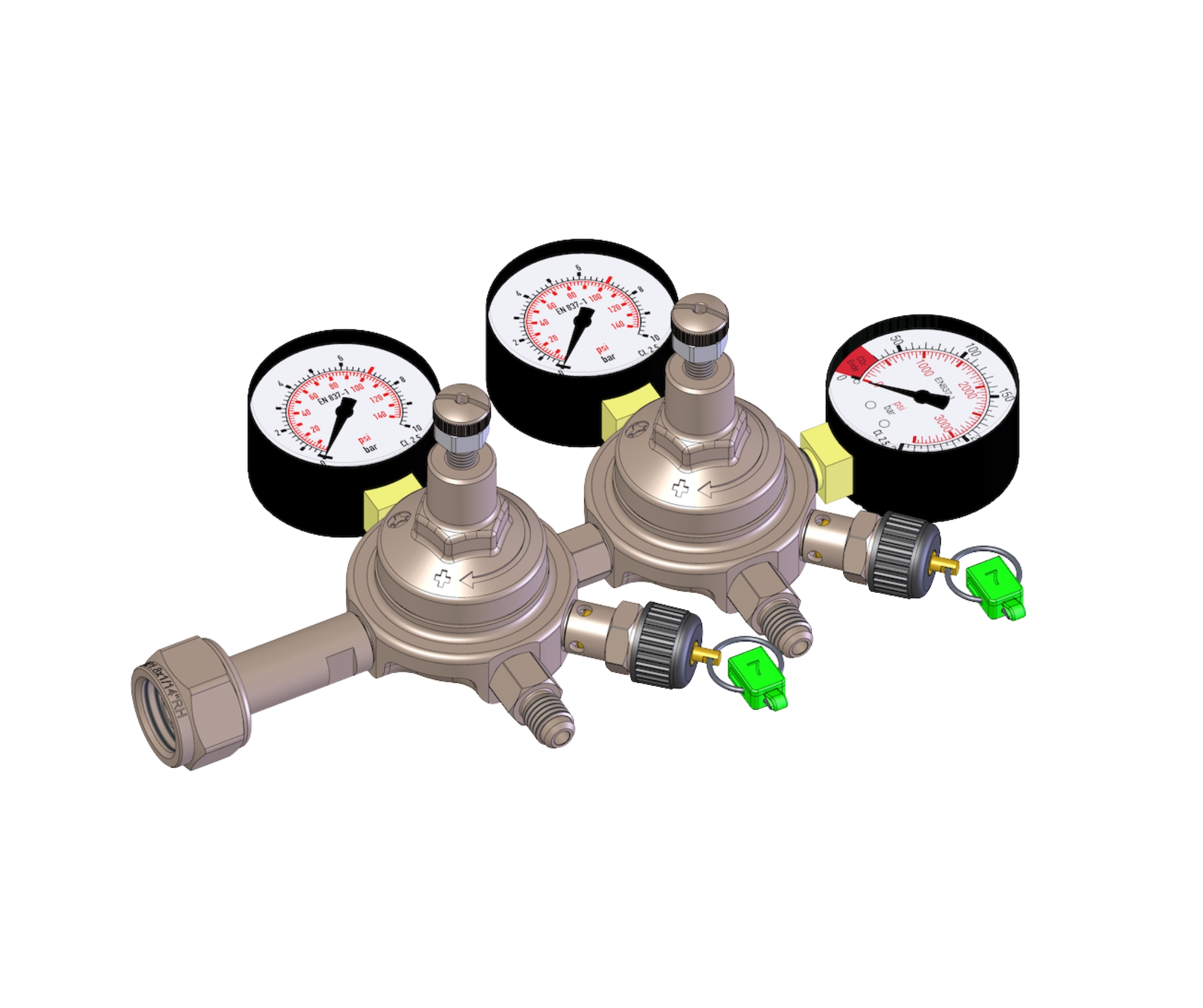

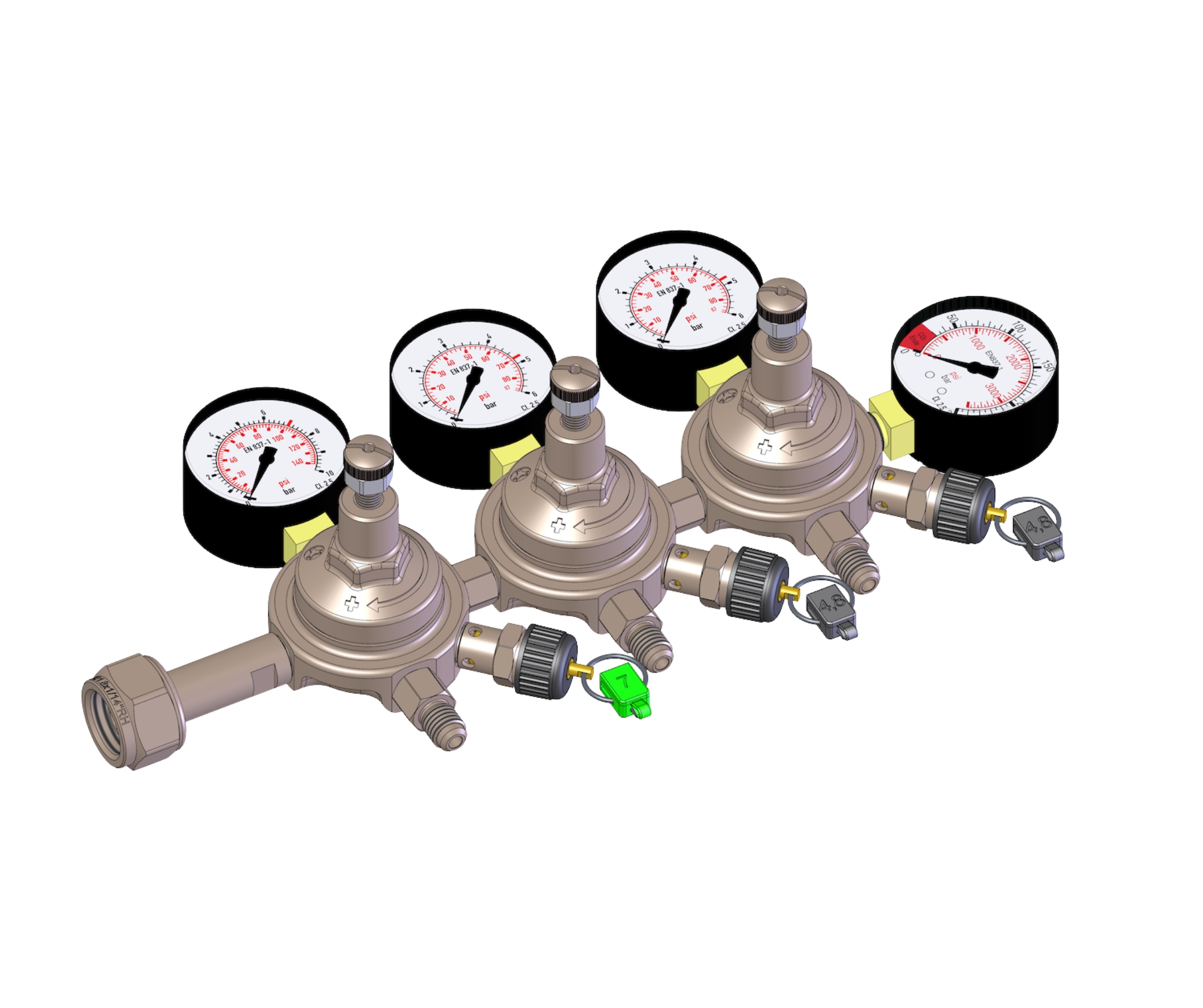

Riduttore di pressione per bombole ricaricabili ad 1 o più stazioni di prelievo (massimo 5). Prodotto con la massima cura nei minimi particolari, nel trattamento di nichelatura e nei componenti di qualità.
Caratteristiche
- Il corpo e il coperchio sono lavorati da barra in ottone e nichelati
- La valvola di sicurezza è sigillata alla taratura di pressione con sistema di antimanomissione.
- L’attacco è laterale sinistro ed ha un sistema frontale di regolazione della pressione.
- È fornito con raccordo 7/16” in uscita con valvola antiritorno a labbro in silicone alimentare.
- La capsula di alta pressione è realizzata con spillo, otturatore e molla in AISI 304 per garantirne una maggiore
durata. La guarnizione di tenuta è realizzata in PTFE ad alta resistenza.
- Un sistema di collegamento tra l’otturatore di alta pressione e la membrana di bassa pressione garantisce l’autoregolazione della pressione di esercizio in fase di svitamento della vite di regolazione senza necessariamente scaricare la pressione a valle del riduttore. Tale sistema non è presente nel modello Majorplus.
- Fornito di doppio filtro di protezione in bronzo sinterizzato: uno sull’iniettore dell’attacco bombola (ispezionabile per la pulizia) ed il secondo all’interno della capsula di alta pressione.
- Su richiesta possono essere forniti separatamente raccordi di uscita diversi e una piastra per il fissaggio a muro del riduttore.
- Manometri Ø 50 mm.
- Imballo singolo antiurto con protezione interna.
Utilizzo
Particolarmente adatto per la spillatura della birra in quanto garantisce una maggiore stabilità della regolazione della pressione grazie ad una membrana in silicone alimentare (p4 = 2,85 bar dopo 24 h di installazione a taratura di 3,0 bar).
Certificati
Settori prodotto
MACRO CO2 - 4,8 BAR
MACRO CO2 - 7 BAR
MACRO AZOTO - 4,8 BAR
MACRO CO2 - 4,8 BAR
BEVERAGE - MACRO - MACRO CO2 - 4,8 BAR
Nella versione per CO2, la taratura a 4,8 bar prevede riduttori Macro da 1 a 5 stazioni di prelievo.
È possibile fissare il riduttore alla parete tramite l’utilizzo di una o più piastre inox che sono fornite separatamente su richiesta.
Il collegamento stabile tra l’otturatore di alta pressione e la membrana di bassa pressione consentono all’utilizzatore di questo riduttore un’autoregolazione della pressione nella camera di bassa pressione.
Agendo sul comando frontale, la pressione della camera di bassa si riduce automaticamente
| Codice | Immagine | Descrizione | N° prelievi | N° manometri AP (0–250 bar) | N° manometri BP (0–10 bar) | Disponibilità | Peso (kg) | N° pezzi | Schede Prodotto |
|---|---|---|---|---|---|---|---|---|---|

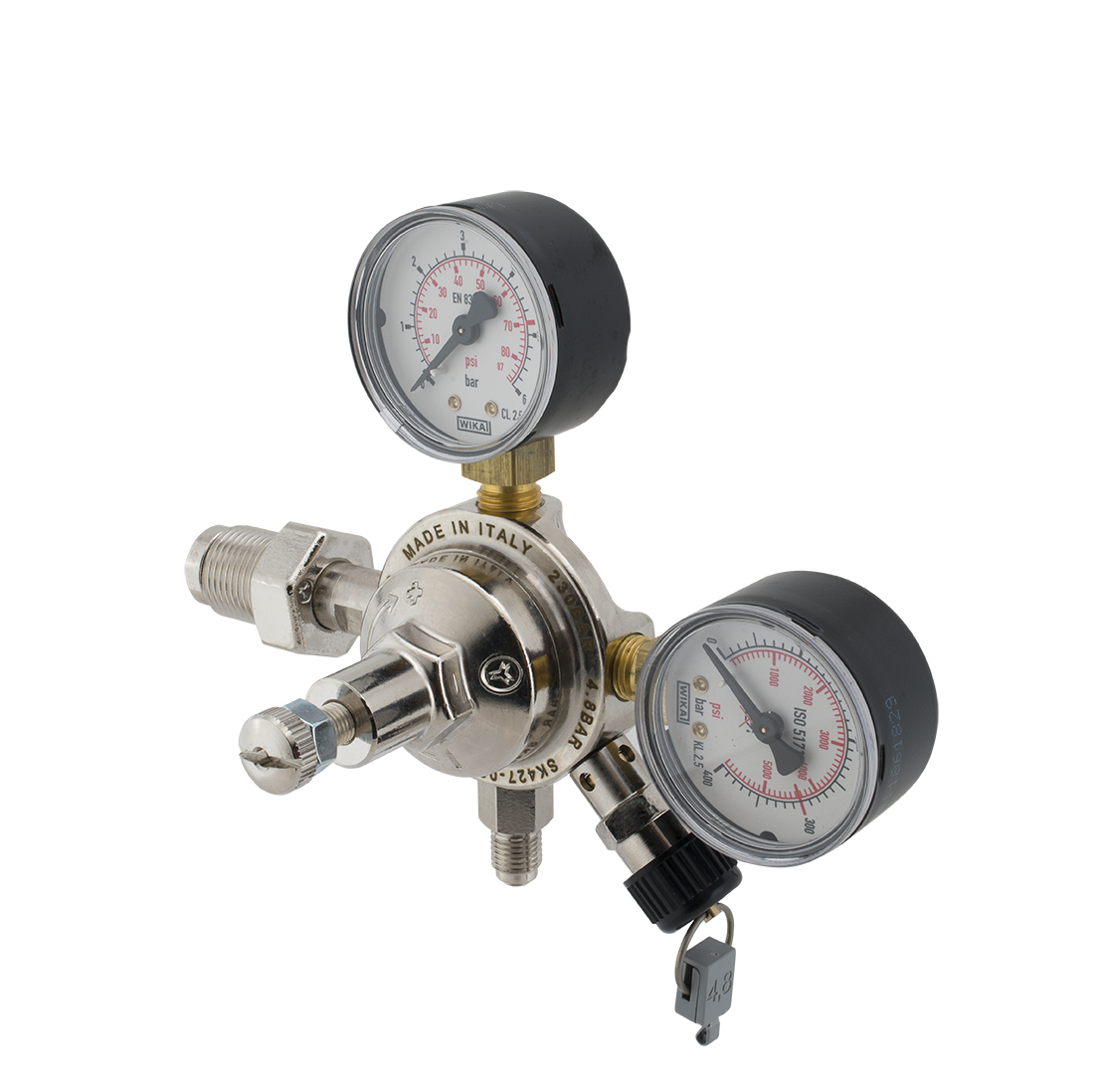

331000 Richiedi informazioni | | MACRO GASATURA 1P7/16 A250- 1B6/4,8 W21,8-1/14"Rhi DIN | 1 | -- | 1 | D | 0 | 1 | -- |
331100 Richiedi informazioni |  | MACRO GASATURA 2P7/16 A250- 2B6/4,8 W21,8-1/14"Rhi DIN | 2 | -- | 2 | D | 1 | 1 | |
331200 Richiedi informazioni |  | MACRO GASATURA 3P7/16 A250- 3B6/4,8 W21,8-1/14"Rhi DIN | 3 | -- | 3 | R | 2 | 1 | -- |
331300 Richiedi informazioni |  | MACRO GASATURA 4P7/16 A250- 4B6/4,8 W21,8-1/14"Rhi DIN | 4 | -- | 4 | R | 3 | 1 | -- |

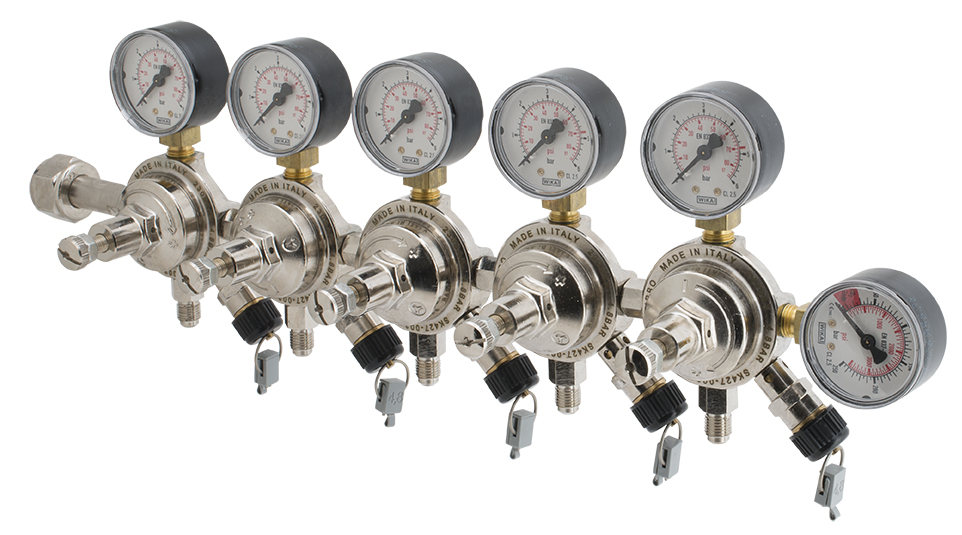

331400 Richiedi informazioni |  | MACRO GASATURA 5P7/16 A250- 5B6/4,8 W21,80-1/14"Rhi DIN | 5 | -- | 5 | R | 3 | 1 | -- |
MACRO CO2 - 7 BAR
BEVERAGE - MACRO - MACRO CO2 - 7 BAR
La versione per carbonatori a 7 bar per la miscelazione con il CO2 prevede riduttori Macro da 1 a 3 stazioni di prelievo per diversi livelli di prelievo ed eventuale stazione con valvola di sicurezza tarata a 4,8 bar.
| Codice | Immagine | Descrizione | N° prelievi | N° manometri AP (0–250 bar) | Carbonatore manometro BP (0–10 bar) | Disponibilità | Peso (kg) | N° pezzi | Disponibilità | Schede Prodotto |
|---|---|---|---|---|---|---|---|---|---|---|

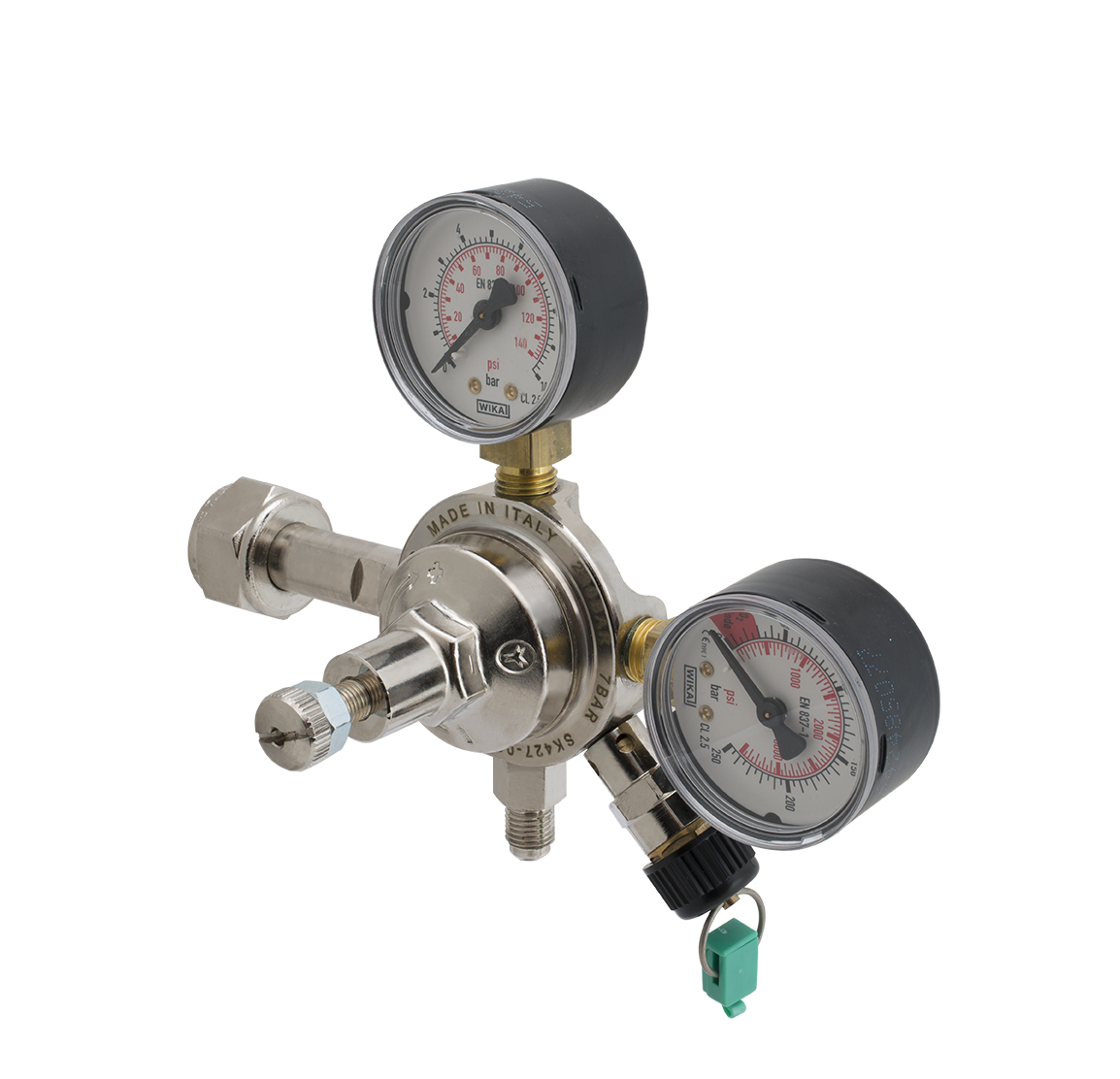

332000 Richiedi informazioni |  | MACRO GASATURA 1P7/16 A250- 1B10/7 W21,8-1/14"Rhi DIN | 1 | 1 | 1 | D | 0 | 1 | D | -- |
332100.00 Richiedi informazioni |  | MACRO GASATURA 2P7/16 A250-B10 /7-B6/4,8 W21,8-1/14Rhi DIN | 2 | 1 | 1 | R | 1 | 1 | R | -- |
332100 Richiedi informazioni |  | MACRO GASATURA 2P7/16 A250- 2B10/7 W21,80-1/14"Rhi DIN | 2 | 1 | 2 | R | 1 | 2 | R | -- |
332200.00 Richiedi informazioni |  | MACRO GASATURA 3P7/16 A250-B10 /7-2B6/4,8 W21,80-1/14Rhi DIN | 3 | 1 | 1 | R | 2 | 1 | R | -- |

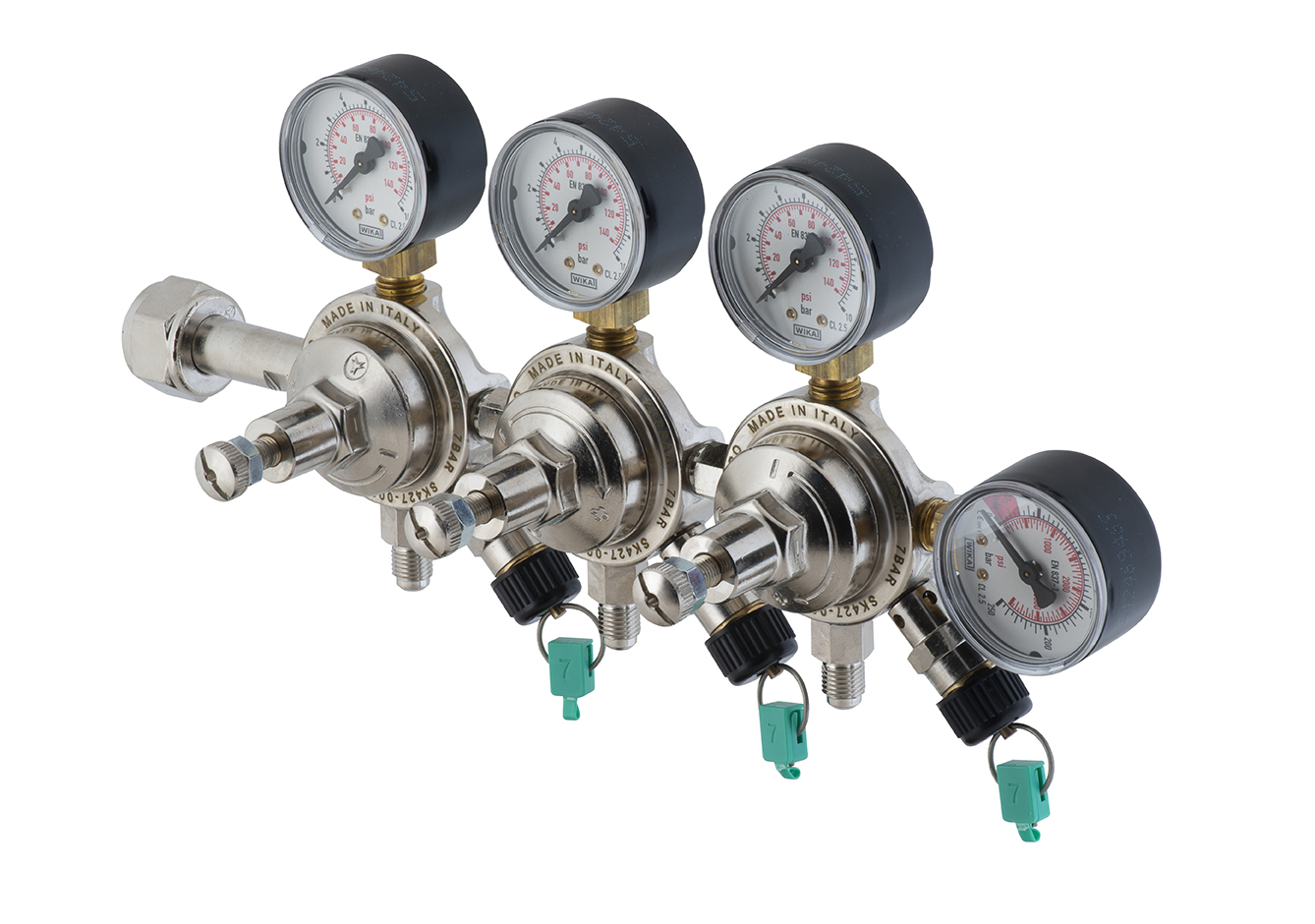

332200 Richiedi informazioni |  | MACRO GASATURA 3P7/16 A250- 3B10/7 W21,80-1/14"Rhi DIN | 3 | 1 | 3 | R | 2 | 1 | R | -- |
MACRO AZOTO - 4,8 BAR
BEVERAGE - MACRO - MACRO AZOTO - 4,8 BAR
Il riduttore Macro è disponibile anche nella versione per azoto con manometro di alta pressione da 0-400 bar e taratura a 4,8 bar. Ideale per spillatura del vino e di bibite non gasate è previsto con 1 o 2 prelievi.
| Codice | Immagine | Descrizione | N° prelievi | N° manometri AP (0–250 bar) | N° manometri BP (0–10 bar) | Disponibilità | Peso (kg) | N° pezzi | Schede Prodotto |
|---|---|---|---|---|---|---|---|---|---|
331005 Richiedi informazioni |  | MACRO GASATURA N2 1P7/16 A400- 1B6/4,8 W21,8-1/14"Rhe | 1 | -- | 1 | D | 0 | 1 | -- |
331105 Richiedi informazioni |  | MACRO GASATURA N2 2P7/16 A400- 2B6/4,8 W21,8-1/14"Rhe | 2 | -- | 2 | R | 1 | 1 | -- |
